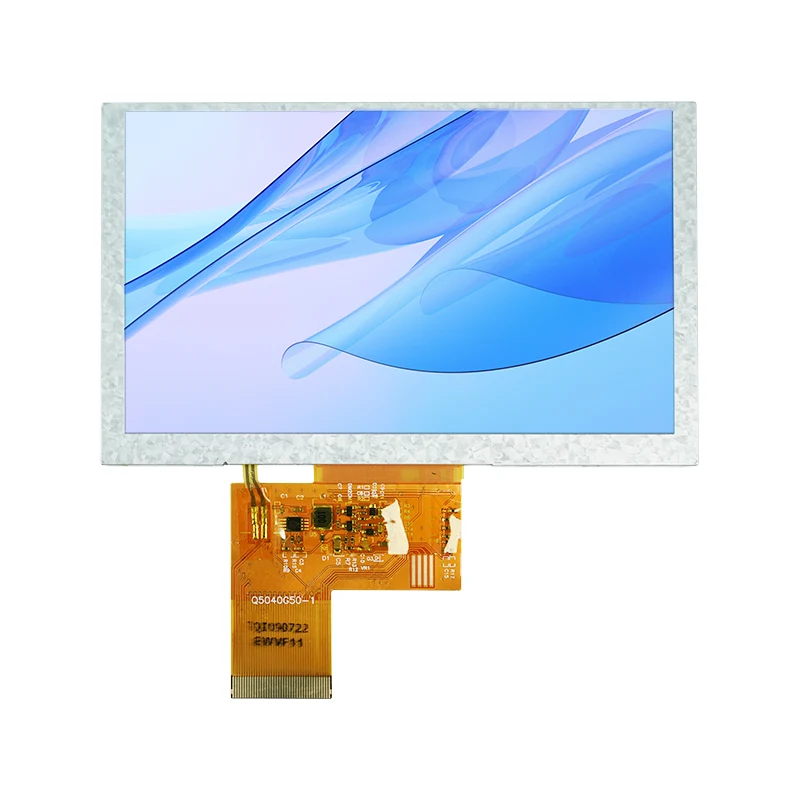

Akıllı TFT LCD Ekran: Seçimden Geliştirme Dağıtımına Kadar Pratik Bir Kılavuz

Gömülü sistem ve insan-makine etkileşimi tasarımında,Akıllı TFT LCD Ekranartık yalnızca bir "ekran bileşeni" değil; kullanıcı deneyimini ve ürün başarısını belirleyen kritik bir faktördür. İster endüstriyel bir HMI, ister akıllı ev kontrol paneli, ister taşınabilir bir tıbbi cihaz geliştiriyor olun, piyasadaki çok çeşitli Akıllı TFT LCD'lerde gezinmek ve hızlı kurulumu sağlarken doğru seçimi yapmak çoğu zaman göründüğünden daha karmaşıktır.

1. Seçim: Sadece Boyuta ve Çözünürlüğe Bakmayın

Seçim aşamasında en sık yapılan hata, ekrana "neredeyse doğru görünüyor" zihniyetiyle yerleşmektir. Gerçekte, Akıllı TFT LCD'ler arasındaki temel farklar genellikle teknik özellikler sayfasının ötesindedir.

1.1 Arayüz Türü: İlk Kritik Bölünme

Arayüz tipi, ana kontrolcünüzün ekranı çalıştırıp çalıştıramayacağını ve geliştirme sürecinin ne kadar karmaşık olacağını doğrudan belirler. Yaygın arayüz türlerinin her birinin kendi uygun uygulamaları vardır:

Özel bir not: Ana denetleyiciniz, yerleşik RGB denetleyicisi olmayan STM32F103 gibi bir MCU ise, doğrudan bir RGB arayüz ekranı seçmek son derece zor olacaktır. Ek bir köprü çipine (SSD1963 gibi) ihtiyacınız olacak veya alternatif olarak bir SPI veya paralel arayüz ekranına geçiş yapacaksınız.

1.2 Çözünürlük ve Boyut Eşleştirme

Daha yüksek çözünürlük her zaman daha iyi değildir. Gömülü sistemlerin alan açısından kısıtlı dünyasında, daha yüksek çözünürlük, daha büyük çerçeve ara bellek kullanımı, daha yüksek güç tüketimi ve daha yüksek maliyet anlamına gelir. Temel kural şudur:

Basit simgeleri veya metinleri (örn. cihaz panelleri) görüntülemek için: 240x240 veya 320x320 yeterlidir
Standart insan-makine arayüzleri için (ör. el terminalleri): 480x480 veya 800x480
Net grafikler veya resimler gerektiren uygulamalar için: 720x720 veya üzeri

Kare TFT'ler akıllı giyilebilir cihazlarda ve endüstriyel cihazlarda giderek daha yaygın hale geliyor. Ortak özellikler arasında 1,3 inç (240x240), 3,4 inç (480x480) ve 4,0 inç (720x720) bulunur.

1.3 Çevresel Uyumluluk: İç Mekan mı, Dış Mekan mı, yoksa Aşırı Koşullar mı?

Birçok proje, prototip oluşturma aşamasında standart ekranlarla iyi çalışıyor ancak sahada uygulamaya konulduktan sonra sorunlarla karşılaşıyor. Üç temel parametre özel ilgiyi hak ediyor:

• Parlaklık: İç mekan kullanımı için 300–400 nit yeterlidir; yarı dış mekan uygulamaları 500–800 nit gerektirir; Doğrudan güneş ışığı altında tam dış mekan kullanımı, okunabilirlik için 1000 nit veya daha yüksek bir değer gerektirir

• Çalışma Sıcaklığı: Ticari sınıf: 0°C ila 50°C; endüstriyel sınıf: -20°C ila 70°C; otomotiv veya zorlu ortamlar -30°C ila 85°C veya daha fazlasını gerektirir

• Görüş Açısı: Birden fazla kişinin ekranı izlediği veya cihazın açılı olarak kurulduğu senaryolarda IPS tam görüş açılı ekranlar tercih edilir; TN ekranlar daha ucuzdur ancak geniş açılarda belirgin renk kayması gösterir

1.4 Dokunmatik Panel ve Yüzey İşlem

Ürününüz dokunmatik işlevsellik gerektiriyorsa dirençli ve kapasitif tipler arasında seçim yapmanın ötesinde kolayca gözden kaçan birkaç ayrıntı vardır:

Laminasyon Yöntemi: Optik yapıştırma, hava boşluklu laminasyona kıyasla daha iyi netlik ve daha az yansıma sağlar, ancak daha yüksek bir maliyete sahiptir
Yüzey Kaplaması: Parlama önleyici (AG), yansıma önleyici (AR) ve parmak izi önleyici (AF) kaplamalar — dış mekan veya yüksek parlaklıktaki cihazlar için AG+AR kombinasyonu önerilir

Kapak Camının Özelleştirilmesi: Yuvarlatılmış köşeler, serigrafi logolar, delikler veya diğer estetik değişikliklerin gerekli olup olmadığı

2. Donanım ve Sürücü: Tuzaklardan Kaçınma

Ekran seçildikten sonra, donanım tasarımı ve sürücü geliştirme, başka bir dizi potansiyel tehlikeyi de beraberinde getirir.

2.1 FPC Kablosu ve Bağlantısı

FPC kablosu ekran arızalarının %80'inin nedenidir. Kabloyu takmadan veya çıkarmadan önce daima konnektör mandalının kilidini açın; kabloyu zorla çekmek altın temas noktalarına zarar verebilir. Artık akım arayüzü yakabileceğinden, sistem açıkken FPC'yi asla takmayın veya çıkarmayın.

FPC'yi özelleştirirken şunlara dikkat edin:

Pin dizisi ve voltaj seviyelerinin anakartınızla uyumlu olup olmadığı
Diğer bileşenlerin bükülmesi, genişletilmesi veya yönlendirilmesi gerekip gerekmediği
FPC uzunluğunun mekanik muhafaza tasarımına uyup uymadığı

2.2 Güç Kaynağı ve Arka Işık

TFT-LCD'ler genellikle birden fazla voltaj rayına ihtiyaç duyar: VDD (3,3V mantık), VGH (pozitif öngerilim), VGL (negatif öngerilim) ve diğerleri. Anormal güç dağıtımı, renk bozulmasının ve ekran titremesinin bir numaralı nedenidir. Tipik bir teşhis yaklaşımı, VCOM voltajının veri sayfası spesifikasyonlarından sapıp sapmadığını kontrol etmektir (örneğin, 3,8V'yi aşmak genellikle algılanabilir titremeye neden olur).

Arkadan aydınlatmalı sürüş için PWM karartma özelliğine sahip bir sabit akım çözümü önerilir. PWM frekansı 150Hz'in altına düşerse insan gözü titremeyi algılayabilir; frekansın 200Hz'in üzerine çıkarılması tavsiye edilir.

2.3 Sürücü IC ve Grafik Kütüphanesi

Yaygın TFT sürücüsü IC'leri arasında ILI9341, ST7789 ve ST7735 bulunur. Bunlar arasında ILI9341, en bol dokümantasyonu ve en basit sürücü uygulamasını sunarak 240x320 çözünürlüklü uygulamalara uygun hale getirir.

Grafik kitaplıkları için LVGL ve TouchGFX, gömülü alandaki ana seçimlerdir. LVGL açık kaynaklıdır ve birden fazla platformu destekler; TouchGFX ise STM32 mikro denetleyicileri için derinlemesine optimize edilmiştir.

3. Özel Bir Seçenek: UART Akıllı Seri Ekranlar

Ekibiniz grafik sürücüsü geliştirmeye önemli miktarda zaman harcamak istemiyorsa veya ana denetleyicinizin kaynakları sınırlıysa UART seri ekranı dikkate alınmaya değer bir seçenektir.

Bu tür ekranlar yerleşik bir MCU'yu (örn. ATmega328PB) içerir ve yalnızca TX ve RX pinlerini işgal ederek seri port üzerinden komutlar gönderilerek kolayca kontrol edilebilir.

Piyasadaki UART ekranları genel olarak iki kategoriye ayrılır:

İlki son derece yüksek geliştirme verimliliği sunar; hatta ekrana yansıtmadan önce kullanıcı arayüzünü bir PC'de simüle edebilirsiniz. İkincisi daha düşük seviyeli kontrol yetenekleri sağlar.

4. Ortak Arıza Teşhisi Hızlı Referansı

Son olarak, yüksek frekanslı alan sorunlarını gidermeye yönelik hızlı başvuru kontrol listesini burada bulabilirsiniz; bu, günü kurtarabilir:

Belirti	Öncelikli Soruşturma Yönü
Arızalı ekran, görüntü yok	FPC kablosunun gevşek veya oksitlenmiş olup olmadığını kontrol edin (vakaların %80'i); çözünürlük/yenileme hızı ayarlarını doğrulayın
Renk bozulması, dikey şeritler, titreşim	Anormal besleme voltajlarını (VGL/VGH/VCOM) kontrol edin; PWM karartma frekansının çok düşük olup olmadığını kontrol edin
Loş görüntü veya arka ışık çalışmıyor	Arka ışık LED'lerinin eskiyip yaşlanmadığını kontrol edin; güç adaptörünün gerçek çıkış voltajını doğrulayın
Ekrandaki koyu/beyaz noktalar düzeltildi	Arka taraftan fiziksel hasar veya baskı (geri döndürülemez; değiştirilmesi gerekir)

TFT LCD seçimi ve geliştirilmesi, özünde maliyet, performans, geliştirme döngüsü ve güvenilirlik arasında bir dengedir. "En iyi" ekran yoktur; yalnızca "en uygun" çözüm vardır. Umarım bu kılavuz, projenizin başlangıcında gereksiz sapmalardan kaçınmanıza yardımcı olur ve gerçekten farklı bir ürün deneyimi yaratmaya daha fazla çaba göstermenize olanak tanır.
