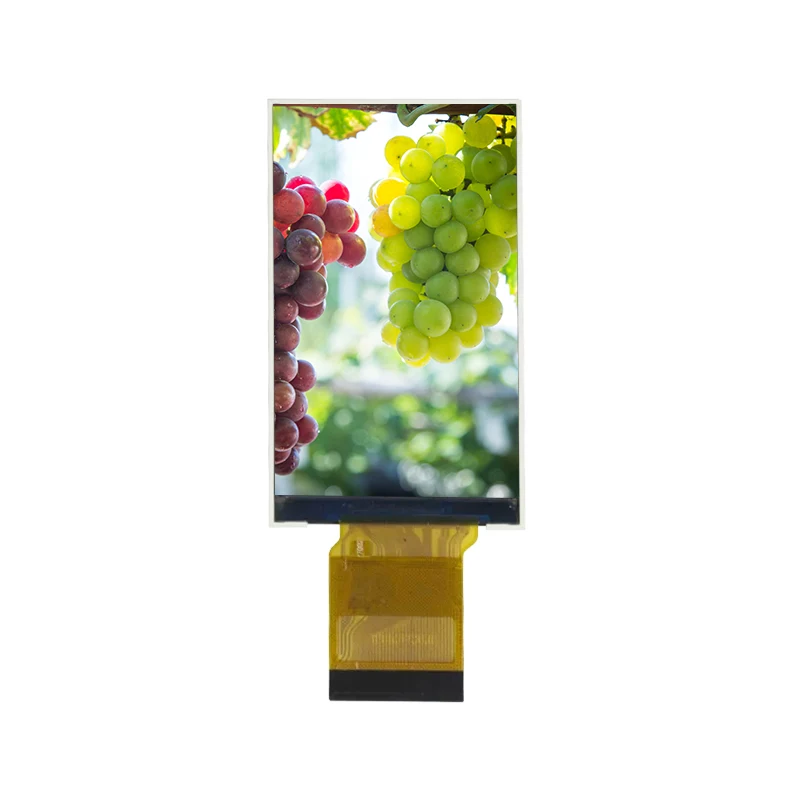

3,92 'Geniş Sıcaklık IPS TFT LCD Ekran Modülü

Profesyonel bir Çinli LCD üreticisi ve özel tedarikçisi olan Tianfu, yüksek maliyet etkinliği ve güvenilirliği vurgulayan bu 3,92 inç Geniş Sıcaklık IPS TFT LCD Ekran Modülünü tanıtıyor. Bu modül, ST7796 sürücü IC'sini kullanır, 320x320 çözünürlüğe sahiptir ve 16,7 milyon rengi destekleyerek geniş görüş açılı 3,92 inç IPS ekranda net, ayrıntılı ve sabit görüntüler sunar. Ürün, geniş çalışma sıcaklığı özelliklerine (-20°C ila +70°C) sahiptir ve bu da onu dış mekan, endüstriyel ve otomotiv uygulamaları gibi zorlu ortamlara uygun hale getirir. Aynı zamanda MCU/SPI arayüzlerini ve geniş voltaj aralığını (2,5V–3,6V) destekleyerek taşınabilir ve düşük güçlü cihazlar için idealdir.

Ne yapabilir?

Gerçek Zamanlı Bilgi Görselleştirme: Grafikleri, simgeleri, metni ve veri arayüzlerini net bir şekilde görüntüler

İnsan-Makine Arayüzünün (HMI) Çekirdeği: Kullanıcılara sezgisel, dokunmatik veya düğme tabanlı etkileşimli bir arayüz sunar

Düşük Güçte Çalışma: Pille çalışan veya taşınabilir cihazlar için ideal olan geniş voltaj tasarımı (2,5V–3,6V)

Geniş Sıcaklık Aralığında İstikrarlı Performans: -20°C ila +70°C arasındaki zorlu ortamlarda güvenilir şekilde çalışarak dış mekan, endüstriyel ve otomotiv uygulamaları için güvenilirlik sağlar

Şartname

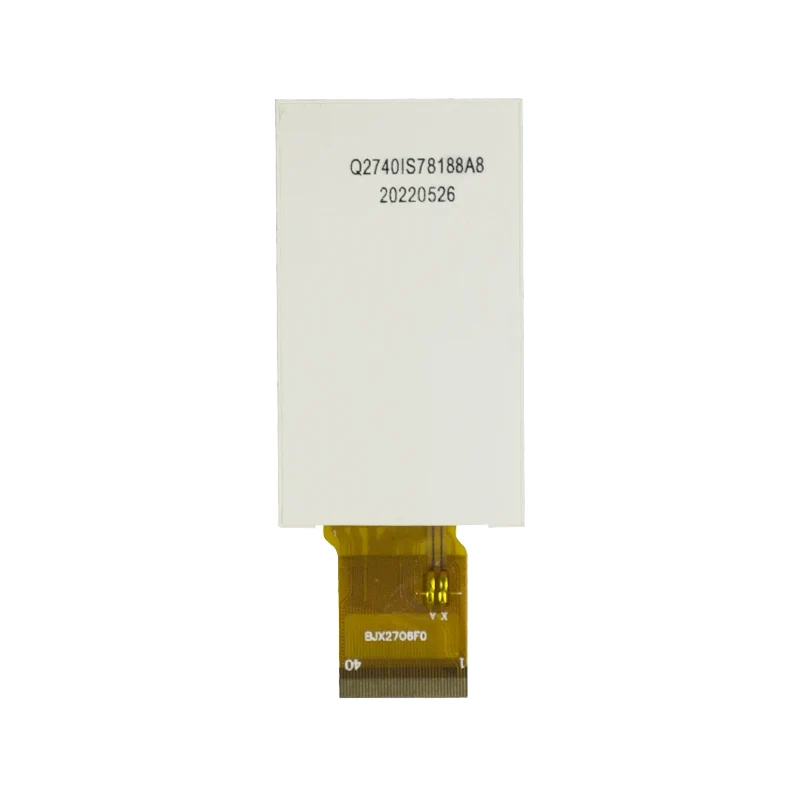

Tianfu 3.92' Geniş Sıcaklık IPS TFT LCD Ekran Modülü Ayrıntıları

Taşınabilir Monitörler: Kalp atış hızını, kandaki oksijeni ve kan basıncı dalga formlarını net bir şekilde görüntüler. Elde Taşınabilir Teşhis Cihazları: Ultrason görüntüleme ve vücut ısısı tarama cihazları için arayüzler

Otomotiv ve Taşımacılık

Otomotiv Merkezi Kontrol Yardımcı Ekranları: Klima kontrolü ve lastik basıncı izleme ekranı. Elektrikli Araç Gösterge Panelleri: Pil seviyesi, hız ve navigasyon uyarıları ekranı

Endüstriyel Otomasyon ve HMI

Endüstriyel Kontrol Panelleri: PLC durum izleme ve üretim hattı verilerinin görselleştirilmesi

Akıllı Ev Kontrol Ekranları: Güvenlik, sıcaklık kontrolü ve aydınlatma için entegre arayüz

Test ve Ölçüm Cihazları

Osiloskoplar ve Spektrum Analizörleri: Gerçek zamanlı dalga biçimi oluşturma

Akıllı Elektrik Sayaçları ve Enerji Yönetimi: Güç tüketimi eğrileri ve alarm bilgileri ekranı

Tüketici Elektroniği ve Akıllı Cihazlar

Akıllı Saatler/Fitness Ekipmanları: Yuvarlak kullanıcı arayüzü tasarımı için uyarlanmıştır

Ev Aletleri Panelleri: Kahve makineleri ve fırınlar için etkileşimli arayüzler.

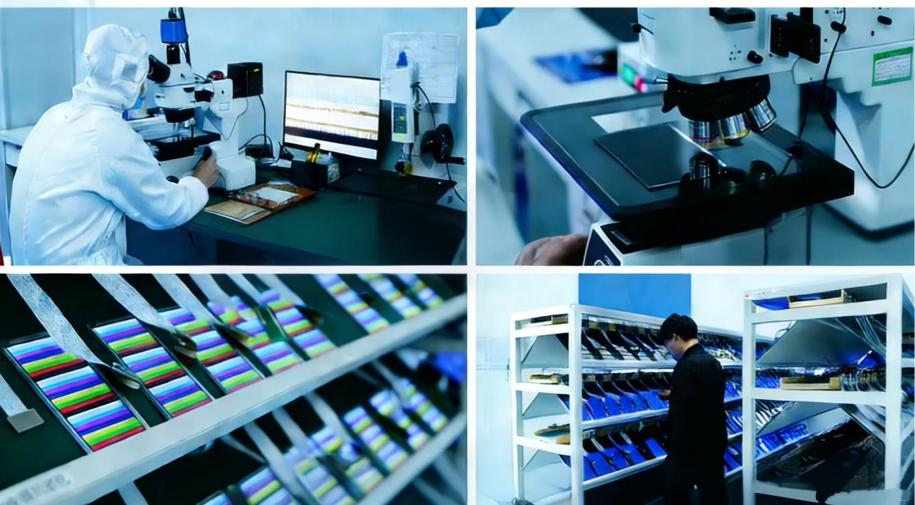

Kalite kontrol yaptığımız işin merkezindedir.

Güvenilirlik Testi (Endüstri Standartlarına Uygun)

Yüksek Sıcaklıkta Depolama Testi: 80°C'de 240 saat boyunca sürekli çalışma, iyileşme sonrasında tam işlevsellik korunur.

Düşük Sıcaklıkta Depolama Testi: Hiçbir sıvı kristal donması veya işlevsel arıza olmaksızın -30°C'de 240 saat boyunca sürekli maruz kalma.

Yüksek Sıcaklık ve Yüksek Nem Çalışma Testi: 60°C'de ve %90 bağıl nemde 240 saat boyunca, korozyon veya görüntü anormallikleri olmadan sürekli çalışma.

Üretim ve Kalite Kontrol Standartları

Tam Otomatik SMT Düzeneği: Tutarlı lehimleme kalitesi sağlar.

%100 Açılış Denetimi: Piksel testi, renk bütünlüğü analizi ve arka ışık performansı doğrulaması.

Yanma Testi: Erken aşamadaki kusurlu ürünleri ortadan kaldırmak için oda sıcaklığında 48 saat sürekli çalışma.

Bir LCD'yi sizin için nasıl özelleştirebiliriz?

Özelleştirme Hizmetleri ve Süreç Akışı

Özelleştirilebilir Seçenekler

Arayüz Ayarı: SPI/MCU öncelik yapılandırması ve pin dizisi uyarlaması.

Arka Işık Ayarı: Parlaklık, renk sıcaklığı (2700K–6500K) ve karartma yöntemi (PWM/analog) özelleştirme.

Yüzey İşlem: Parlama önleyici kaplama, parmak izi önleyici kaplama ve parlak/mat laminasyon seçenekleri.

Form Faktörü Değişikliği: Özel delik delme desteğiyle FPC uzunluğu ve arayüz konumu ayarı.

Dokunmatik Ekran Entegrasyonu: Dirençli/kapasitif dokunmatik ekran (10 noktaya kadar dokunmayı destekler).

Süreç Akışı

Gereksinim Analizi: Çözüm, arayüz ve çevresel gereksinimleri doğrulamak için teknik ekiple istişare.

Çözüm Tasarımı: Devre bağlantı şemalarının ve sürücü başlatma kodunun sağlanması (Arduino, STM32, Raspberry Pi ile uyumlu).

Numune Üretimi: 5-7 iş günü içerisinde 3-5 test numunesinin teslimi.

Doğrulama ve Hata Ayıklama: Ekran testi, güç tüketimi optimizasyonu ve sıcaklık artış testi konusunda yardım.

Küçük Seri Deneme Üretimi: Denetim raporları eşliğinde 50-500 birimlik ilk parti.

Seri Üretim: Toplu kalite belgelerinin sağlanmasıyla birlikte 15-20 gün içinde teslimat.
