2,7' Grafik Standart TN TFT LCD Ekran Modülü

2,7' Grafik Standart TN TFT LCD Ekran Modülü öncelikle endüstriyel ve akıllı Ev LCD'lerinde kullanılır. Örneğin:

1.Endüstriyel El Terminali

Endüstriyel El Bilgisayarları: PDA/Barkod Tarayıcılar için Özel LCD'ler

Dayanıklı LCD'ler | Endüstriyel Dedektörler ve Veri Terminalleri için Mükemmel

Envanter Tarayıcıları ve Taşınabilir Yazıcılar için Gelişmiş LCD'ler

Yüksek Kaliteli Ekranlar – Endüstriyel El Cihazları için Tasarlandı

2.Akıllı Ev

Akıllı Ev Kontrol Panelleri | Özel Gelişmiş LCD Çözümleri

Kahve Makineleri, Robot Süpürgeler ve Fırınlar için Dayanıklı LCD'ler

Akıllı Ev Ekranları – Yüksek Kaliteli ve Özel Uyumlu

Detaylar

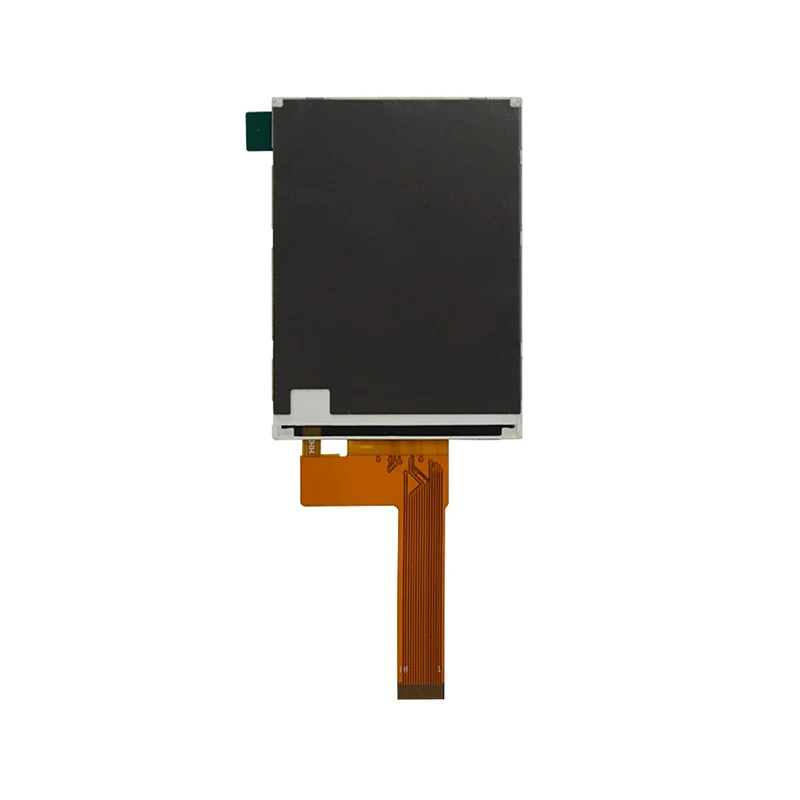

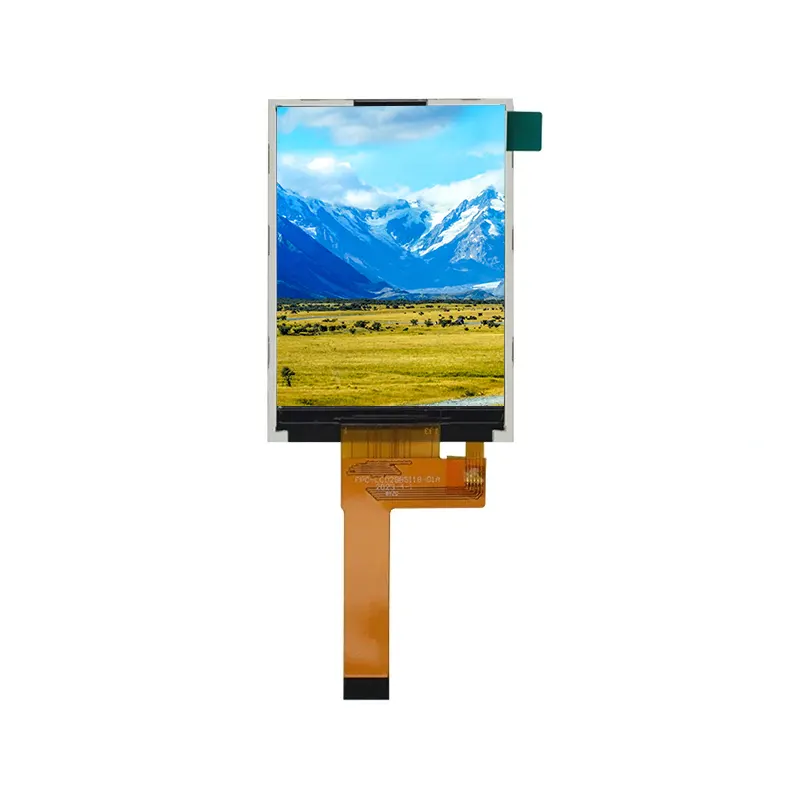

Tianfu Özelleştirilmiş 2,7 'Grafik Standart TN TFT LCD Ekran Modülü

Tianfu'dan Gerçek Dünya Uygulama Deneyimi: Mobil Veri Terminali Üreticisinden Bakış Açısı

"Yeni nesil endüstriyel PDA'yı geliştirirken, bu 2,7 inç Grafik Standart TN TFT LCD Ekran Modülü nihai tercihimiz oldu. Yüksek parlaklıktaki arka ışığı (500 cd/m² versiyonunu özelleştirdik) ve parlama önleyici işlemi, güçlü dış mekan ışığı altında ekran içeriğini tanımanın zor olduğu sıkıntı noktasını tamamen çözdü."

"960x240 geniş ekran oranı, mobil veri terminallerinin etkileşim mantığıyla son derece uyumlu: yatay alan, barkodları ve irsaliye numaralarını tam olarak görüntülemek için yeterliyken dikey düzen, 'bilgi görüntüleme alanı + alt sabit düğmeler' şeklindeki klasik kullanıcı arayüzü tasarımına mükemmel şekilde uyum sağlayarak kompakt bir alanda verimli çalışmayı mümkün kılıyor."

"SPI arayüzünün düşük güç tüketimi özelliği, terminal pil ömrünü doğrudan artırıyor. Modül için yalnızca 8 mA mantıksal güç tüketimi ve kendi geliştirdiğimiz arka ışık derecelendirme kontrol stratejimiz ile birlikte, cihazın genel pil ömrü, sürekli tarama işlemi senaryolarında yaklaşık %18 arttı."

"Modülün geniş sıcaklık kararlılığı (-20°C ila +70°C) ve mekanik güvenilirliği, yüksek-düşük sıcaklık döngüsü ve 1,2 metreden düşme testleri de dahil olmak üzere zorlu testlerimizi geçerek endüstriyel ortamlardaki dayanıklılık gereksinimlerini tam olarak karşılamaktadır."

Hedefli Optimizasyon ve Destek

Bu tür uygulamalar için gelişmiş çözümler sunuyoruz:

Ayrıcalıklı Özellikler: Gelişmiş arka ışık sürücüsü (PWM karartmayı/hızlı uyandırmayı destekler), eldivenle dokunma, parazit önleyici tasarım ve enerji tasarrufu modu kiti.

Endüstri Özelleştirmesi: Ekspres lojistik, soğuk zincir depolama ve dış mekan denetimleri gibi senaryolar için optimize edilmiş özelleştirilmiş versiyonlar mevcuttur.

Hızlı Destek: Ana akım tarama motorları, üretim hattı test araçları ve uzun vadeli tedarik garantisiyle uyumlu referans tasarımları sağlayın.

Müşteri Geri Bildirimi

"Geçtiğimiz 18 ay boyunca, bu modülün üç terminal ürünümüzde kümülatif olarak 35.000'den fazla ünitesini kullandık. Bizi en çok tatmin eden şey, büyük ölçekli üretimimiz ve satış sonrası bakım için sağlam bir garanti sağlayan mükemmel parti tutarlılığı ve son derece hızlı teknik destek yanıtıdır. Tianfu güvenilir ve özelleştirilmiş bir LCD fabrikasıdır, biz onlara her zaman güveniriz."

Tianfu 2.7' TFT LCD Ekran Modülü Uygulaması

Tianfu Öncü Zaman

SSS

S1: SPI ve RGB arayüzleri arasında nasıl seçim yapılır?

C: İki arayüz farklı uygulama gereksinimlerini karşılar:

SPI arayüzü, MCU pin kaynaklarının sınırlı olduğu ve yenileme hızı gereksinimlerinin düşük olduğu, statik görüntülerin görüntülenmesi veya verilerin yavaş güncellenmesi gibi senaryolar için ideal olan az sayıda pin (genellikle 3-4 veri hattı) içerir.

RGB arayüzü, dinamik içeriğin, videoların veya hızla değişen grafiklerin görüntülenmesi için uygun, daha yüksek bir yenileme hızıyla paralel veri iletimi sağlar, ancak daha fazla pin kaynağı gerektirir.

S2: Arka ışık neden 8,7–10,2V gibi nispeten yüksek bir voltaja ihtiyaç duyuyor?

C: Bu modül, paralel bağlı birden fazla LED'li bir arka ışık tasarımını benimser. Nispeten yüksek bir voltaj gereksinimi genellikle arka ışığın, tekdüze ve yeterli parlaklık sağlayabilen, seri bağlanmış birden fazla LED'den oluştuğu anlamına gelir. Gerçek kullanımda, özel bir arka ışık sürücü devresi gereklidir; 3,3V mantıksal güç kaynağına doğrudan bağlanamaz.

S3: Modülün çalışma sıcaklığı aralığı endüstriyel uygulama gereksinimlerini karşılıyor mu?

C: Evet. -20°C ile +70°C arasındaki çalışma sıcaklığı aralığı çoğu endüstriyel ortamın gereksinimlerini karşılar. Daha ekstrem ortamlar için (dış mekandaki şiddetli soğuk veya yüksek sıcaklıktaki atölyeler gibi), -40°C ila +85°C arasındaki özel gereksinimleri karşılayan geniş sıcaklıklı bir versiyon (özelleştirme gereklidir) sağlayabiliriz.

S4: Modülün çalışma sıcaklığı aralığı endüstriyel uygulama gereksinimlerini karşılıyor mu?

C: Evet. -20°C ile +70°C arasındaki çalışma sıcaklığı aralığı çoğu endüstriyel ortamın gereksinimlerini karşılar. Daha ekstrem ortamlar için (dış mekandaki şiddetli soğuk veya yüksek sıcaklıktaki atölyeler gibi), -40°C ila +85°C arasındaki özel gereksinimleri karşılayan geniş sıcaklıklı bir versiyon (özelleştirme gereklidir) sağlayabiliriz.

S5: Bu görüntü ekranı nasıl sürülür? Hangi çevresel devrelere ihtiyaç vardır?

C: Temel bir sistem şunları gerektirir:

3,3V lojik güç kaynağı (doğruluk ±%5)

8–10V arka ışık sürücü devresi (sabit akım 15–25mA)

MCU veya ekran denetleyicisi (SPI veya RGB arayüzünü destekler)

İsteğe bağlı: Dokunmatik ekran denetleyicisi (dokunmatik versiyonlar için)

Eksiksiz referans tasarım devre şemaları ve sürücü örnek kodları sağlıyoruz (STM32, ESP32 ve Arduino gibi platformları destekliyoruz).

S6: Bu görüntü ekranı için özelleştirmenin hangi yönleri destekleniyor?

C: Aşağıdakileri içeren ana özelleştirme seçenekleriyle sektör lideri modüler özelleştirme hizmetleri sunuyoruz:

Arayüz ve Pin Özelleştirme

FPC konnektör konumunu ve pin sırasını PCB düzeninize uyacak şekilde ayarlayın

SPI arayüzü komut setlerini ana kontrol çipinize uyacak şekilde özelleştirin

Dokunmatik ekranlar veya ortam ışığı sensörleri için I2C arayüzü ekleyin

Optik Performans Ayarı

Sıvı kristal malzemeleri farklı görüntüleme açılarıyla değiştirin (IPS/FFS/TN)

Arka ışık parlaklığını ayarlayın (isteğe bağlı aralık: 150–800 cd/m²)

Polarizör açısını değiştirin (0°/90°/180°/270°)

Parlama önleyici ve parmak izi önleyici gibi yüzey işlemleri ekleyin

Mekanik Yapı Uyarlaması

Genel modül kalınlığını ayarlayın (minimum kalınlık 1,8 mm'ye kadar)

FPC uzunluğunu ve kablo çıkış yönünü değiştirin

Montaj deliği konumlarını ekleyin veya azaltın

Çerçeve tasarımını özel sızdırmazlık gereksinimlerine göre uyarlayın

Özel Çevresel Uyumluluk

Geniş sıcaklık versiyonu (-40°C ila +85°C)

Dış mekanda görünürlük için yüksek parlaklıklı versiyon

Titreşime dayanıklı güçlendirilmiş tasarım
