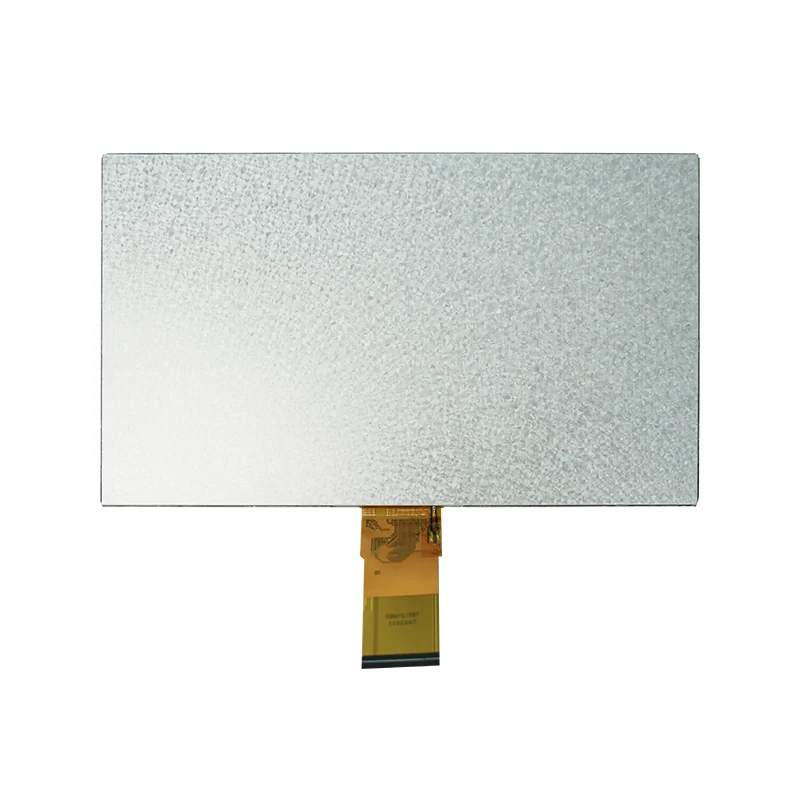

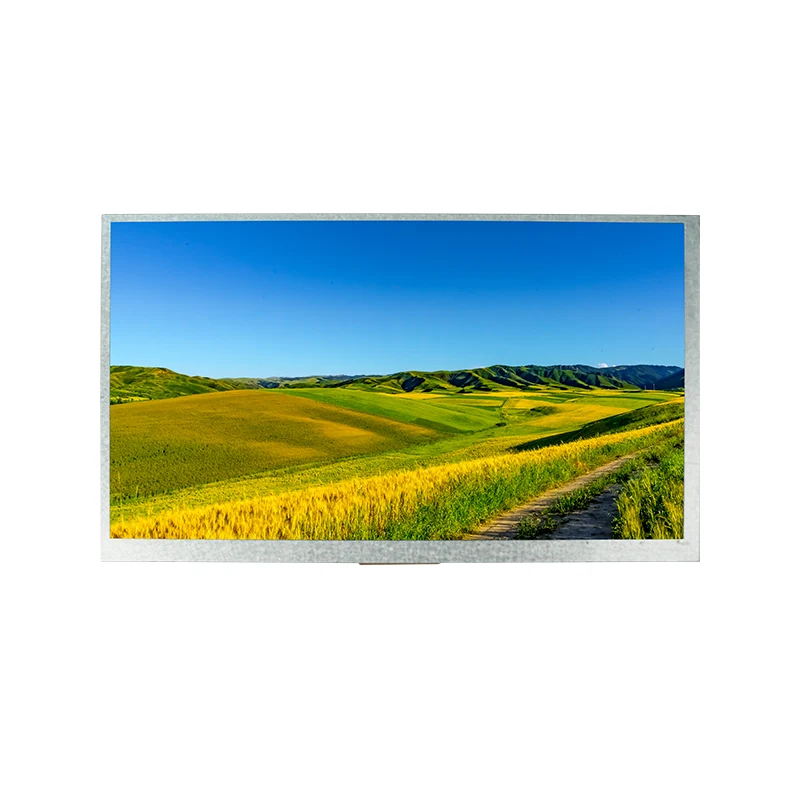

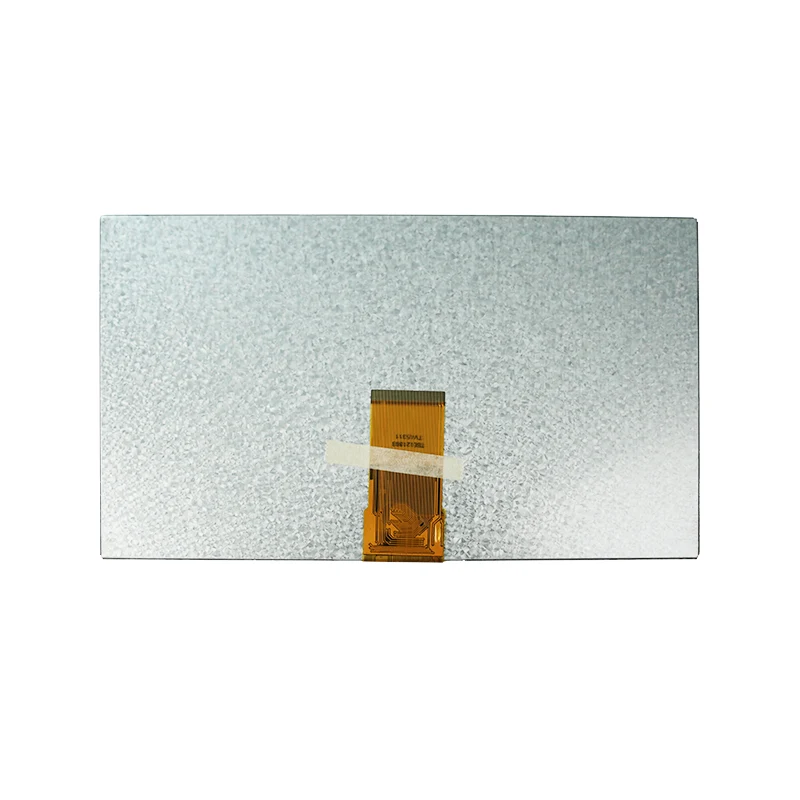

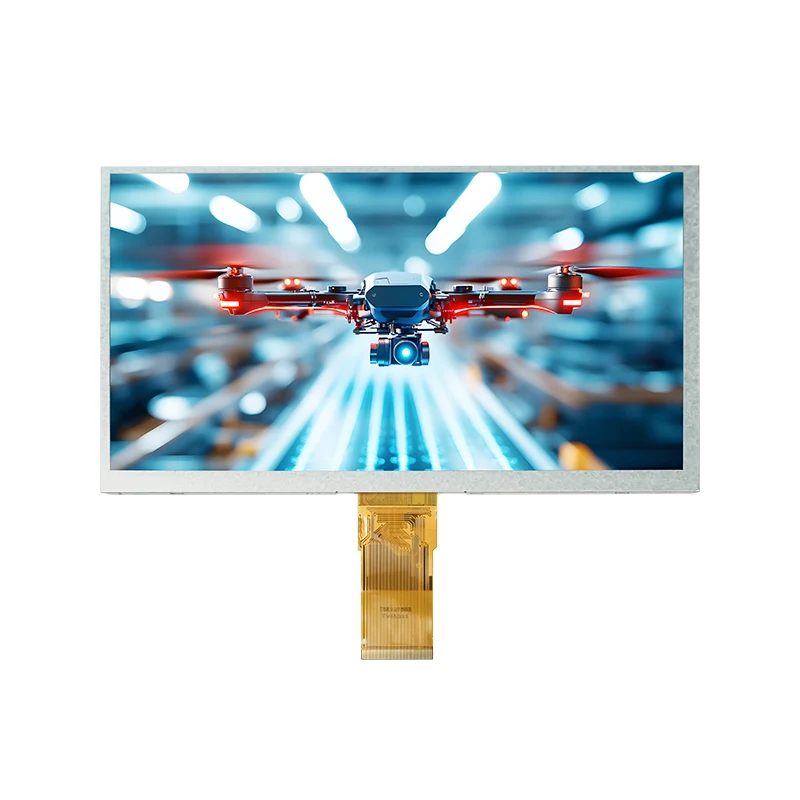

9.0 'HMI kare TFT LCD Ekran Modülü

Temel özellikler

Ekran boyutu

9.0 inç A-SI TFT-LCD (Transif)

Çözünürlük

800 (RGB) × 480 piksel (RGB-şerit)

Ekran modu

Normal Beyaz TN, Saat 6 Görüntüleme Yönü

Arayüz

24 bit paralel RGB (MPU arayüzü)

Güç kaynağı voltajı

Dijital: 2.8–3.3 V (DVDD)
Analog: 9.4–9.8 V (AVDD)
GATE Voltajı: VGH = 17–19 V, VGL = -6.6 ~ -5.4 V

Arka ışık

Beyaz LED × 18 (Toplam Akım: 120 Ma)

Mutlak Maksimum Derecelendirmeler

Çalışma sıcaklığı

-20.0 ℃ ~ 70.0 ℃

Saklama sıcaklığı

-30.0 ℃ ~ 80.0 ℃

Elektriksel özellikler

Dijital besleme voltajı (DVDD)

3.0 V (Min) / 3.3 V (Tip) / 3.6 V (Maks)

Analog besleme voltajı (AVDD)

9.4 V (Min) / 9.6 V (Tip) / 9.8 V (Maks)

Voltaj Kapısı (VGH)

17 V (Min) / 18 V (Tip) / 19 V (Maks)

Kapı Kapalı Voltaj (VGL)

-6.6 V (min) / -6 V (tip) / -5.4 V (maks)

Ortak Elektrot Sürüş Sinyali (VCOM)

3.7 V (Tip)

Arka Işık Özellikleri

LED ileri voltaj

9.0 V (tip) / 9.9 V (maks)

LED Ömür Boyu

20.000 saat

LED parlaklık

≥3000 CD / m²

LCM parlaklığı

120 CD / M²

Zamanlama parametreleri (yatay)

DCLK Frekansı

33.3 MHz (tip) / 50 MHz (maks)

Yatay görüntüleme alanı

800 DCLK

HS darbe genişliği

1 DCLK (Min) / 48 DCLK (Tür)

HS arka sundurma

88 DCLK

HS ön sundurma

40 DCLK

Standart Ürünler

Özelleştirilmiş ürünler

Sipariş miktarı

Teslimat süresi

Özelleştirme türü

Teslimat süresi

1-30 adet

Hemen

B/L & FPC & TP

5 hafta içinde

31-100 PCS

1 hafta

B/L & FPC & TP

5 hafta içinde

101-500 PC

2 hafta içinde

B/L & FPC & TP

5 hafta içinde

501-1000 PCS

3 hafta içinde

B/L & FPC & TP

 5 hafta içinde

1001-5000 PCS

3 hafta içinde

BL & FPC & TP

6 hafta içinde

5000+ PCS

4 hafta içinde

BL & FPC & TP

6 hafta içinde
