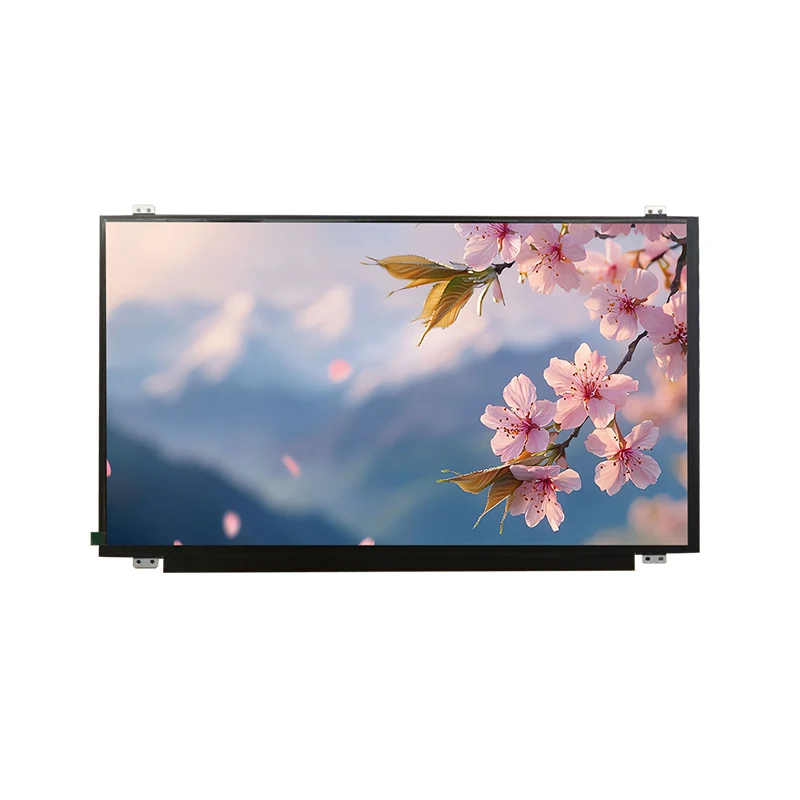

15.6 'HD Geniş Temp IPS TFT LCD Ekran Modülü

Parametre

Spesifikasyon

Ekran boyutu

15.6 inç (TFT-LCD) / Aktif Alan: 344.16 × 193.59 mm

Çözünürlük

1920 × 1080 piksel (RGB dikey şerit)

Arayüz (Main)

Konektör: 20455-030E-66 (I-PEX, 30 pimli)
Protokol: 2 şeritli EDP 1.2 @2.7gbps
Güç: 3.3V ±% 10 (mantık), 7-21V (LED arka ışık)
Anahtar Pimler: Lane0/1_P/N, AUX_CH_P/N, BL_ENABLE, HPD, LCD_VCC, LCD_GND

Arayüz (Touch)

PDF'de belirtilmedi

Optik

Parlaklık: 220 CD/m² (tip)
Kontrast oranı: 1000: 1 (tip)
Görüntüleme açısı: 89 ° (CR> 10, H/V)
Yanıt Süresi: 25-35 ms (tip)
Kromatiklik (beyaz): x = 0.313, y = 0.329

Güç tüketimi

Mantık ve Sürücü: 0.561W (TYP)
Arka Işık (LED): 12V @180mA (tip)

Elektrik dereceleri

Mantık besleme voltajı: 3.0-3.6v
Arka Işık Voltajı: 7-21V
Çalışma sıcaklığı: 0-50 ° C
Depolama sıcaklığı: -20–60 ° C

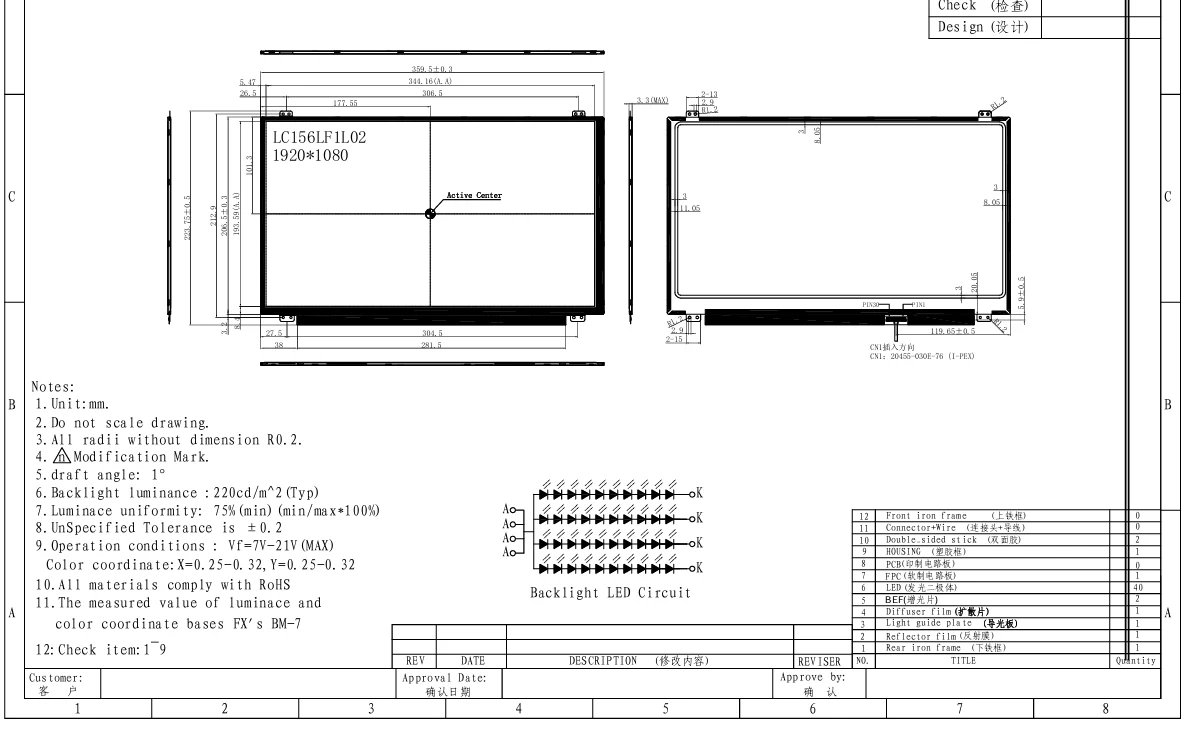

Mekanik

Boyutlar (W × H × D): 359.5 × 223.75 × 3.1 mm (tip)
Kitle: TBD

Güvenilirlik

Yüksek sıcaklık depolama: 70 ° C/240H
Düşük Temp Depolama: -35 ° C/240H
Nem testi: 50 ° C,%95 RH/240H
