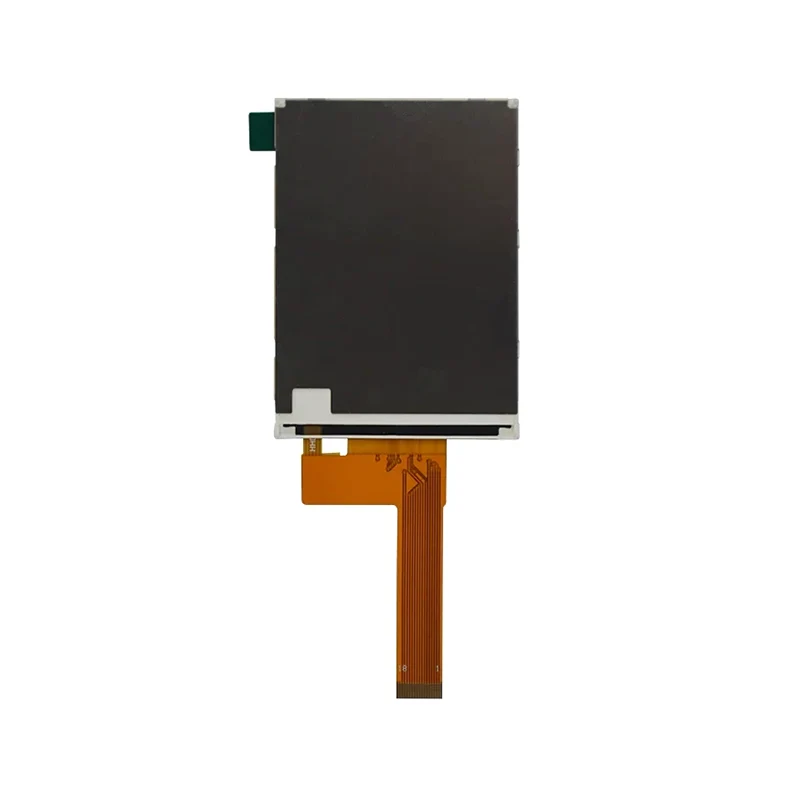

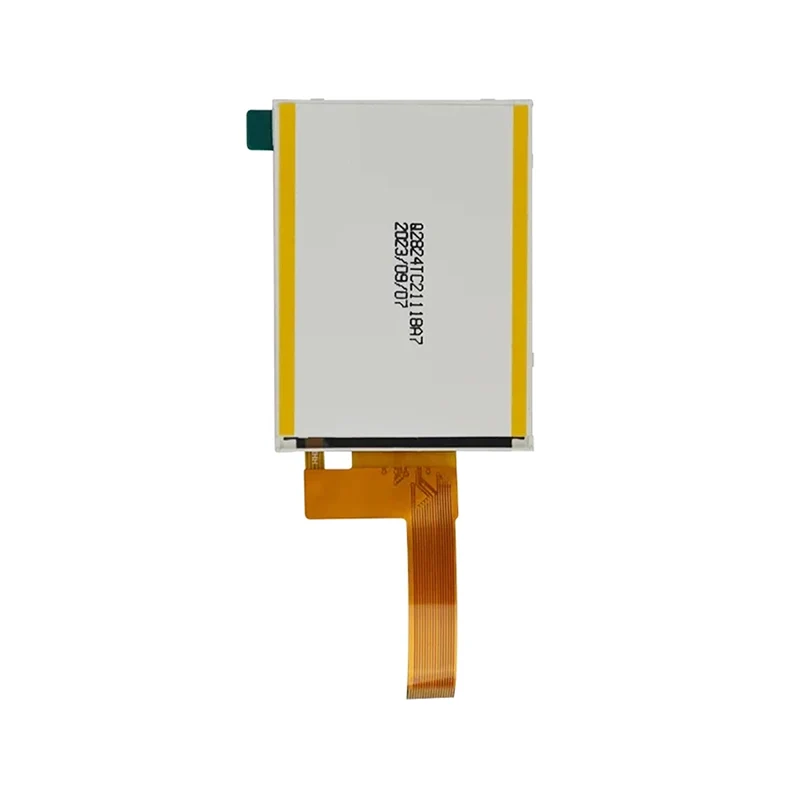

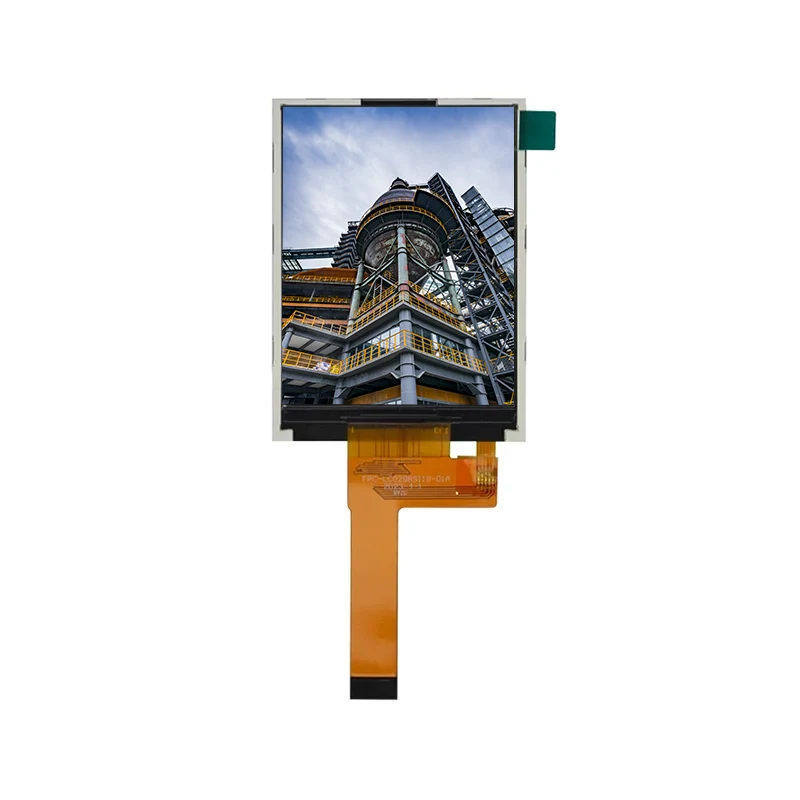

2.8 '8 Bit Standart TN TFT LCD Ekran Modülü

Tianfu 2.8 '8 Bit Standart TN TFT LCD Ekran Modülü: ST7789V sürücüsü, 262k renk ve 500: 1 kontrastlı sağlam -20 ° C ila +70 ° C çalışma (depolama: -30 ° C ila +80 ° C). SPI/RGB/8-bit paralel arayüzleri destekler. 4 LED arka ışık (3.2V, 80mA, 280 CD/m²), 16ms yanıt ve kompakt 50.0 × 69.20 × 2.9mm tasarım özellikleri. 2.8 '8 Bit Standart TN TFT LCD ekran modülü, otomotiv HMI, endüstriyel kontroller ve termal şok/nem direnci ile dış mekan IoT için oluşturulmuştur.

Talep Gönder

Ürün Açıklaması

Küçük toplu deneme siparişlerini ve özel ürün yazılımı/arayüz tasarımlarını destekleyen Çin Tianfu TFT LCD ekran modülü fabrikası, 12 aylık garanti ile desteklenen akıllı kontrollere/taşınabilir enstrümanlara sorunsuz entegrasyon sağlar.

Tianfu 2.8 '8 Bit Standart TN TFT LCD Ekran Modülü Stok Özellikleri

1. sanayi dereceli dayanıklılık

% 90 nem direnci ile -20 ° C ila +70 ° C'de çalışır ve otomotiv, dış mekan ve sert endüstriyel ortamlarda güvenilirlik sağlayarak termal şok testlerinden (-20 ° C ↔70 ° C) hayatta kalır.

2. çok arazide esneklik

Kesintisiz entegrasyon ve azaltılmış geliştirme süresi için çeşitli MCU'larla uyumlu olan 8 bit paralel, SPI ve seri arayüzleri destekler.

3. Kısa Performans Ekranı

Dinamik uygulamalarda net görseller için 262K renk, 500: 1 kontrast oranı ve 16ms yanıt süresi ile 240 × 320 çözünürlük.

4. Optimize edilmiş güç verimliliği

Geniş voltaj girişi (2.5-3.6V) ve enerji tasarruflu 4 liderliğindeki arka ışık (3.2V @80mA, 280 CD/m²), parlaklıktan ödün vermeden güç tüketimini en aza indirir.

Tianfu Özelleştirilmiş 2.8 '8 Bit Standart TN TFT LCD Ekran Modülü Spesifikasyon

Ekran tipi	2.8 "TFT-LCD (Normalde Beyaz, Transif)
Çözünürlük	240 × 320 piksel (grafik dot-matris)
Aktif alan	43.20mm (W) × 57.60mm (h)
Sürücü ic	ST7789V
Mantık Voltajı (VCC)	2.5–3.6V (Tip 3.3V)
Giriş Voltajı (Will/VIH)	Düşük: GND - 0.2 × VCC / Yüksek: 0.8 × VCC - VC
Arka Işık Yapılandırması	Paralel 4 Beyaz LED (80mA 3.2V)
Arka Işık Parlaklığı	250–300 CD/m² (tip. 280 CD/m²)
Anahat boyutları	50.0 mm (W) × 69.20mm (h) × 2.9mm (t)
Çalışma sıcaklığı	-20 ° C ila +70 ° C (maks.% 90 RH)
Saklama sıcaklığı	-30 ° C ila +80 ° C (maks.% 80 RH)
Kontrast oranı	500: 1 (tipik)
Yanıt Süresi	16ms (tipik)
Görüntüleme açısı	- Yatay: ± 45 ° (Crot10) - Dikey (üst/alt): 50 °/20 ° (Cr≥10)
Renk Gamut (CIE 1931)	Beyaz: (0.301x, 0.337y) Kırmızı: (0.621x, 0.332y) Yeşil: (0.294x, 0.577y) Mavi: (0.141x, 0.157y)
Aktarma	% 6,4 (tipik)
Arayüz türü	- 8 bit MCU paralel (8080 zamanlama) -3 satır 9 bit seri -2-veri-şerit seri -4-line 8 bit seri

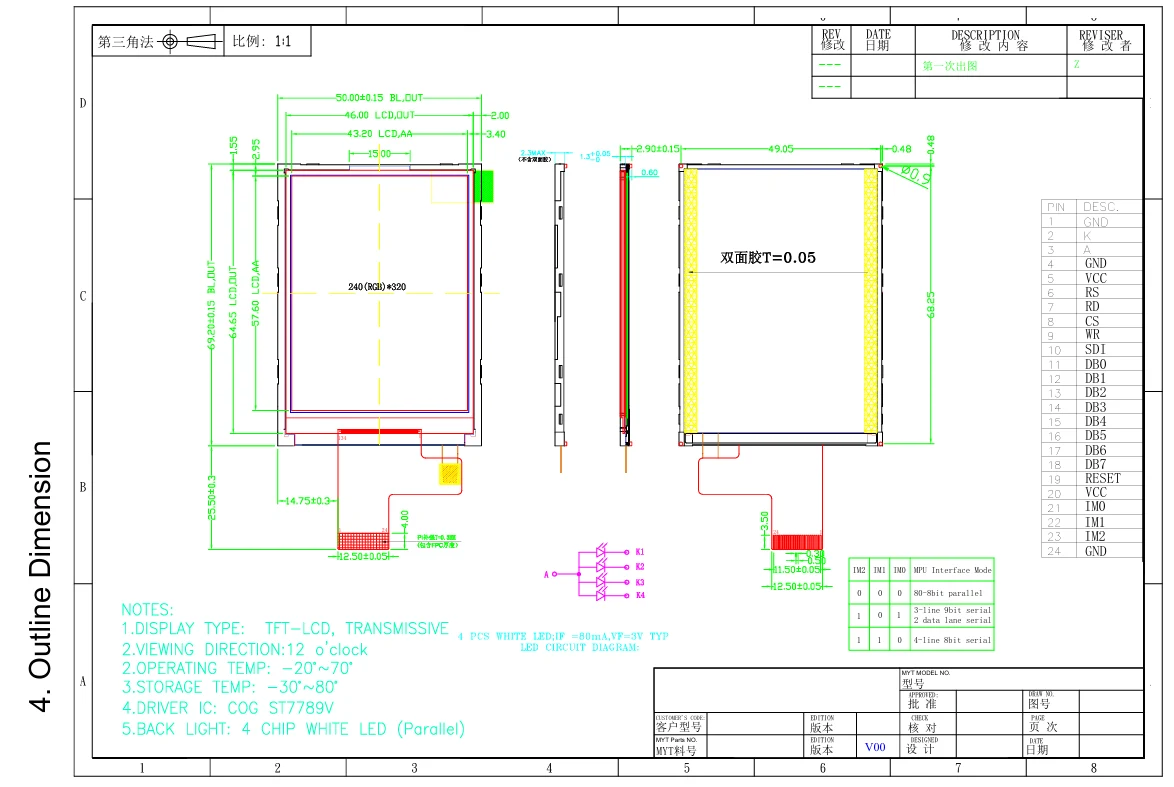

Tianfu 2.8 '8 Bit Standart TN TF TFT LCD Ekran Modülü Ayrıntılar

Tianfu Standart TN TFT LCD Ekran Modülü Uygulaması

Tianfu Önde Saat

Standart Ürünler		Özelleştirilmiş ürünler
Sipariş miktarı	Teslimat süresi	Özelleştirme türü	Teslimat süresi
1-30 adet	Hemen	Genel	5-8 hafta
31-100 PCS	1 hafta	FPC	4 hafta
101-500 PC	1-2 hafta	CTP	6 hafta
501-1000 PCS	2-5 hafta	B/L	6 hafta
1001-5000 PCS	4-5 hafta	Sürücü tahtası	8 hafta
5000+ PCS	5-7 hafta	LCD panel	16 hafta
