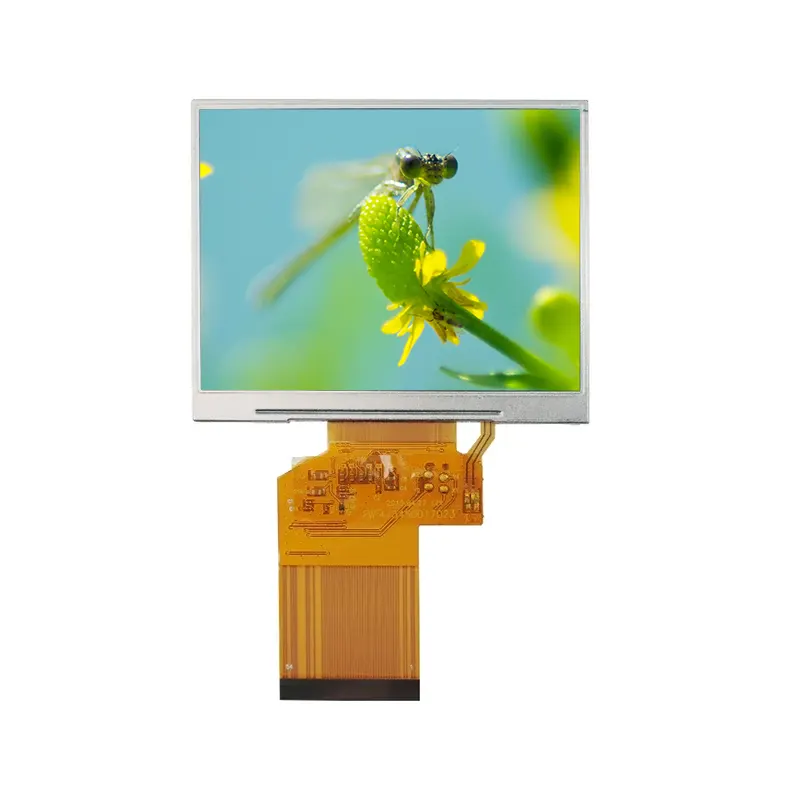

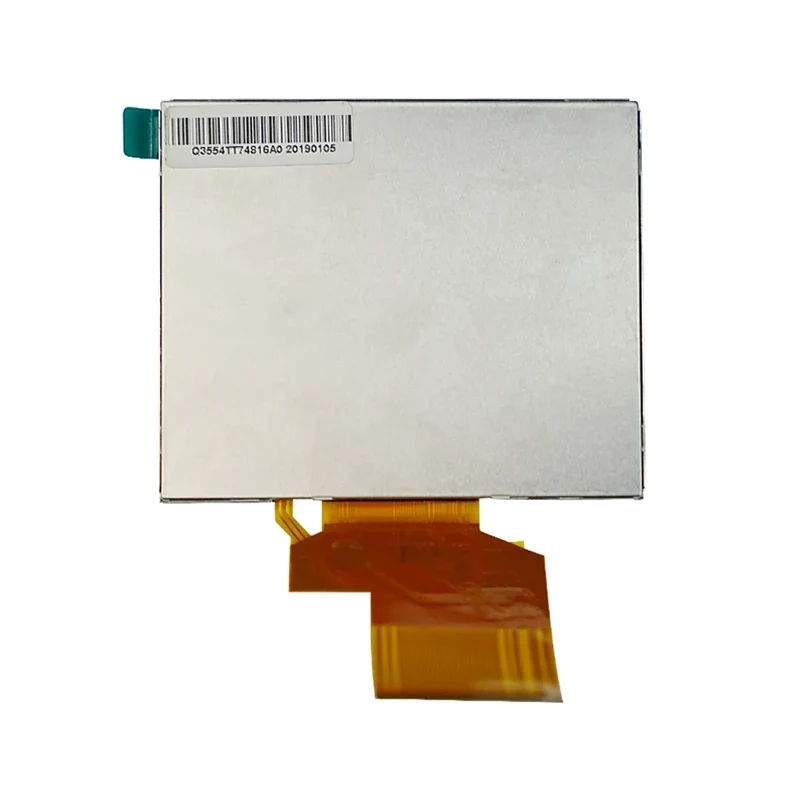

3,5 'Endüstriyel Standart TN TFT LCD Ekran Modülü

Yüksek kaliteli, uygun maliyetli ve özelleştirilebilir ekranlar konusunda uzmanlaşmış Çinli bir LCD üreticisi olan Tianfu, 3,5 'Endüstriyel Standart TN TFT LCD Ekran Modülünü sunuyor. Zorlu ortamlar için tasarlanan bu modül, endüstriyel sistemlere kusursuz entegrasyon için çok yönlü arayüzleri (24 bit RGB, Seri RGB, CCIR601/656) destekleyen 320×RGB×240 çözünürlük, 16,7M renk ve HX8238D sürücü IC'sine sahiptir. Temel özellikler arasında endüstriyel düzeyde sıcaklık uyarlanabilirliği (-20°C ~ +70°C çalışma, -30°C ~ +80°C depolama), 6 LED arka ışık, 350:1 kontrast oranı ve kompakt boyutlar (76,90×63,9×3,26 mm) yer alır.

Şartname

Tianfu 3.5' TFT LCD Ekran Modülü Detayları

İster insan-makine arayüzünde (HMI), durum görüntüleme ölçüm cihazlarında, ister taşınabilir cihaz ekranlarında, ister multimedya oynatma terminallerinde kullanılsın, 3,5' Endüstriyel Standart TN TFT LCD Ekran Modülü net, istikrarlı ve güvenilir ekran çözümleri sunar.

1. Endüstriyel Kontrol ve Otomasyon

· PLC Kontrol Panelleri ve İnsan-Makine Arayüzleri (HMI)

· El Tipi Test Cihazları (Multimetreler, Osiloskoplar)

· Endüstriyel Robot/Otomasyon Operasyon Panelleri

· Uzaktan Kumanda Üniteleri (Vinçler, İş Makinaları)

· Taşınabilir Veri Toplama ve İnceleme Terminalleri

2.  Akıllı Ev ve Nesnelerin İnterneti (IoT)

· Akıllı Ev Kontrol Panelleri/Merkezi Kontrol Ekranları

· Akıllı Duvar Anahtarları

· Ev Aletleri Kontrol Panelleri (Klimalar, Çamaşır Makineleri, Akıllı Buzdolabı Kapıları/Buz Yapıcılar, Bulaşık Makineleri, Fırınlar, Buharlı Fırınlar, Önden Yüklemeli Yıkama/Kurutma Kombinasyonları, Akıllı Klima/Temiz Hava Sistemi Kontrolleri, Akıllı Su Isıtıcıları)

3. Tüketici Elektroniği ve Ticari Ekipmanlar

· Taşınabilir Oyun Konsolları, Dijital Fotoğraf Çerçeveleri, Taşınabilir DVD Oynatıcılar, Bluetooth Hoparlör/Radyo Görüntüleme Ekranları, POS Terminalleri, Sipariş Terminalleri, Personel Devam Makineleri, Elektronik Sözlükler, Erken Eğitim Makineleri/Öğrenim Cihazları, Elektronik Klavyeler, Ticari El Terminalleri (Sipariş Terminalleri, Barkod Tarayıcılar)

Neden 200'den Fazla Müşteri Bizi Seçmeye Devam Ediyor?

Temel Avantajlar

• Yüksek Uyumluluk için Çoklu Arayüz Tasarımı

Paralel RGB, seri RGB ve CCIR656/601'i aynı anda destekleyerek farklı ana kontrol şemalarına esnek adaptasyon sağlar ve müşterilerin donanım ayarlama maliyetlerini azaltır.

• Endüstriyel Sınıf Çevresel Uyumluluk

-10°C ~ +60°C çalışma sıcaklığı aralığına sahiptir ve yüksek-düşük sıcaklıkta depolama, sıcaklık döngüsü, titreşim ve ESD dahil çok sayıda güvenilirlik testinden geçerek zorlu ortamlara uygun hale gelmiştir.

• Optimize Edilmiş Optik ve Dokunmatik Deneyim

Parazit saçaklarını ortadan kaldırmak ve sorunsuz dokunma işlemini sağlamak için Newton halkasına dayanıklı bir mat film kullanır; çizilme direnci için yüzey sertliği ≥ 3H olup, yüksek frekanslı çalışma senaryoları için idealdir.

• Hassas Mekanik Yapı ve Kolay Montaj Tasarımı

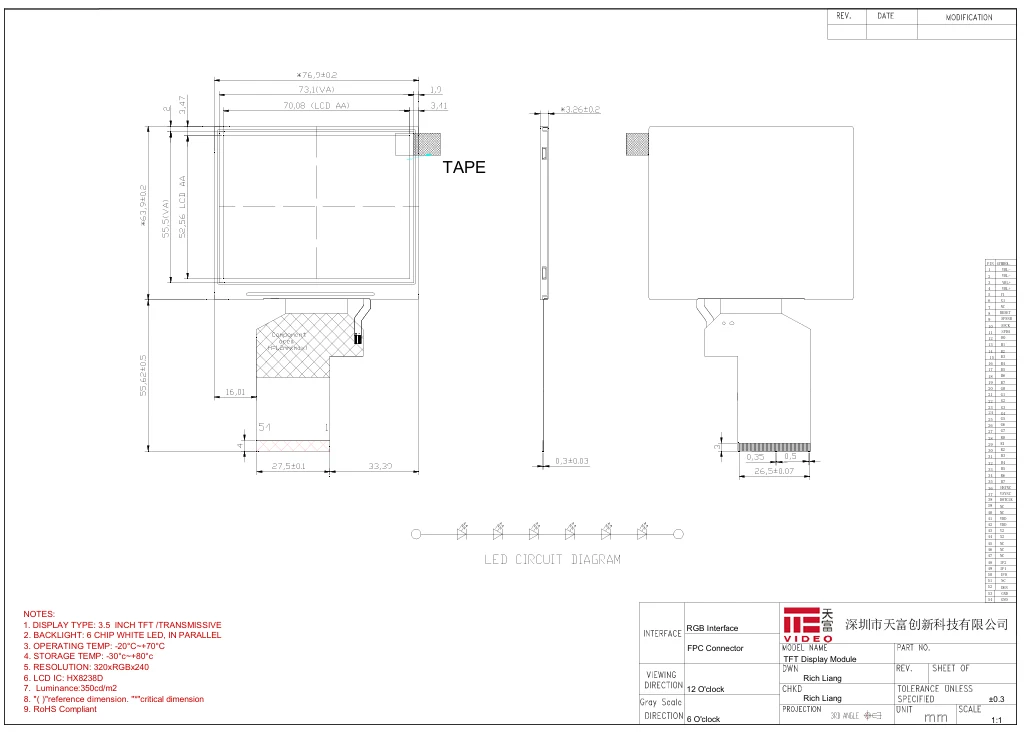

AA, OD, VA ve kauçuk çerçeve dahil olmak üzere çok sayıda önemli boyut seti sağlayarak müşterilerin yapısal delik açma ve laminasyon tasarımını kolaylaştırır ve montaj zorluklarını azaltır.

• Geniş Gerilim Kaynağı ve Düşük Güç Tüketimi

Pille çalışan veya endüstriyel güç kaynağı ortamlarına uygun, güç kaynağı dalgalanmalarına karşı düşük hassasiyetle 2,6V–3,6V'luk geniş bir voltaj giriş aralığına sahiptir.

16 Yıllık Uzmanlık Deneyimine Sahip Güvenilir LCD Ortağınız --- Tianfu

Parametreler ve fiyatların ötesinde birden fazla tedarikçiyi karşılaştırdığınızda, sıvı kristal ekran endüstrisinde 16 yıldan fazla özel deneyime sahip küçük ve orta ölçekli bir üretici olarak benzersiz değerimizi aktarmak isteriz. Bizi seçmeniz, yalnızca bir ekran modülünden daha fazlasını elde edeceğiniz anlamına gelir; istikrarlı, güvenilir ve son derece duyarlı, uzun vadeli bir ortak kazanırsınız.

✅ Ürünlerimizi Tanıyoruz ve Daha da önemlisi İhtiyaçlarınızı Anlıyoruz

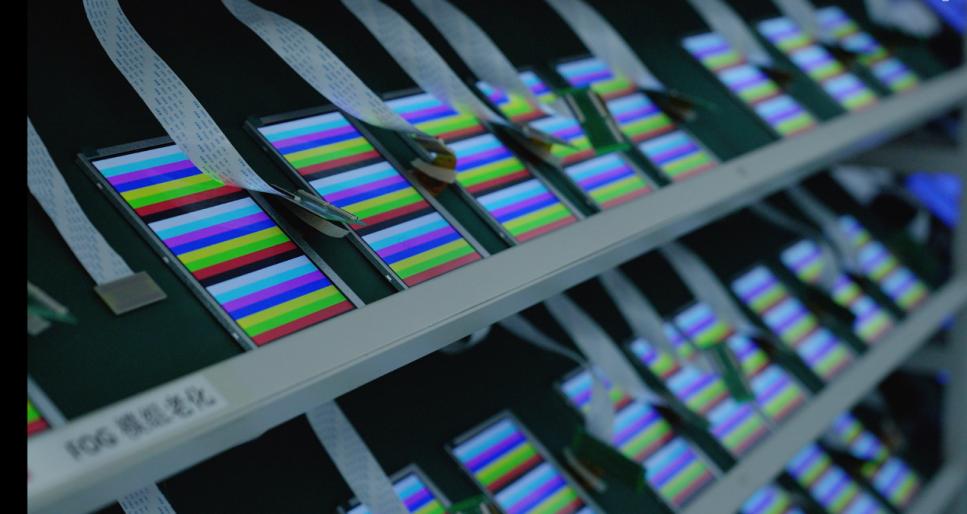

· Kanıtlanmış Üretim Süreçleri: 16 yıllık birikmiş deneyim bize HX8238D gibi klasik sürücü IC'lerinin uygulanmasında derinlemesine bir ustalık kazandırdı. COG yapıştırma ve ITO film laminasyonundan eskitme testlerine ve %100 denetime kadar, aldığınız her modülün tutarlı performans, güvenilirlik ve dayanıklılık sunmasını sağlayarak olgun ve istikrarlı üretim iş akışları oluşturduk.

· Ağrı Noktasını Hedefleyen Tasarım: Modülün çoklu arayüz uyumluluğu (RGB/CCIR) ve endüstriyel düzeyde geniş sıcaklık toleransı, kapsamlı müşteri geri bildirimlerine dayalı tasarım optimizasyonlarının sonucudur. Küçük ve orta ölçekli müşterilerin, birden fazla projenin farklı gereksinimlerini karşılamak için "çok yönlü" ve sağlam bir ekrana ihtiyaç duyduğunun bilincindeyiz.

✅ Orta Ölçeğimiz Daha Fazla Odaklanma ve Esneklik Anlamına Gelir

· Hızlı Yanıt ve İletişim: Büyük işletmelere özgü hantal prosedürler yoktur. Teknik sorularınız, spesifikasyon onaylarınız veya değişiklik talepleriniz doğrudan deneyimli mühendisler veya proje yöneticileri tarafından ele alınacak ve yanıt süreleri günler yerine saatlerle ölçülecektir.

· Esnek Özelleştirme Desteği: İster FPC uzunluğunda, arayüz pin yapısında, arka ışık parlaklığında ayarlamalara, ister belirli donanım yazılımı başlatma kodlarının küçük toplu adaptasyonuna ihtiyacınız olsun, hızlı mühendislik yanıtları verme kapasitesine sahibiz. 500 adetlik siparişiniz, kilit hesaplarla aynı öncelik ile işleme alınır.

· Odaklanma Odaklı Değer: Küçük ve orta ölçekli TFT ve dokunmatik ekranların üretiminde uzmanız ve tüm süreç iyileştirmeleri ve kalite kontrol önlemleri bu temel faaliyete odaklanmıştır. Elde ettiğiniz şey, odaklanmış bir uzmanlık alanına adanmış bir ekibin çıktısıdır.

✅ İtibarımıza Değer Veriyoruz, Kontrollü Kalite ve İstikrarlı Tedarik Sağlıyoruz

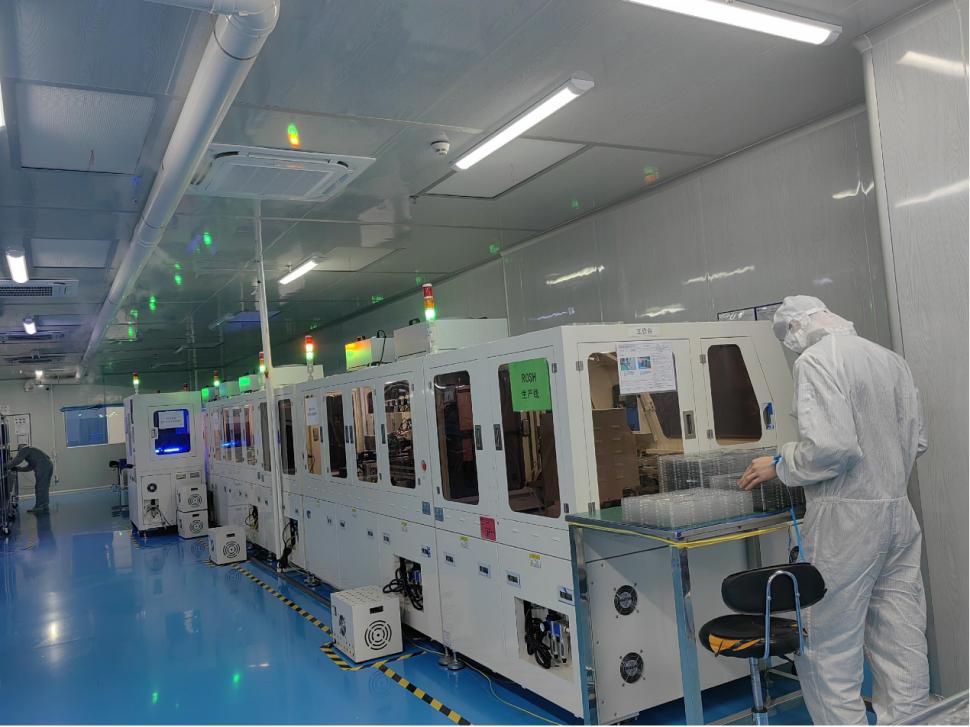

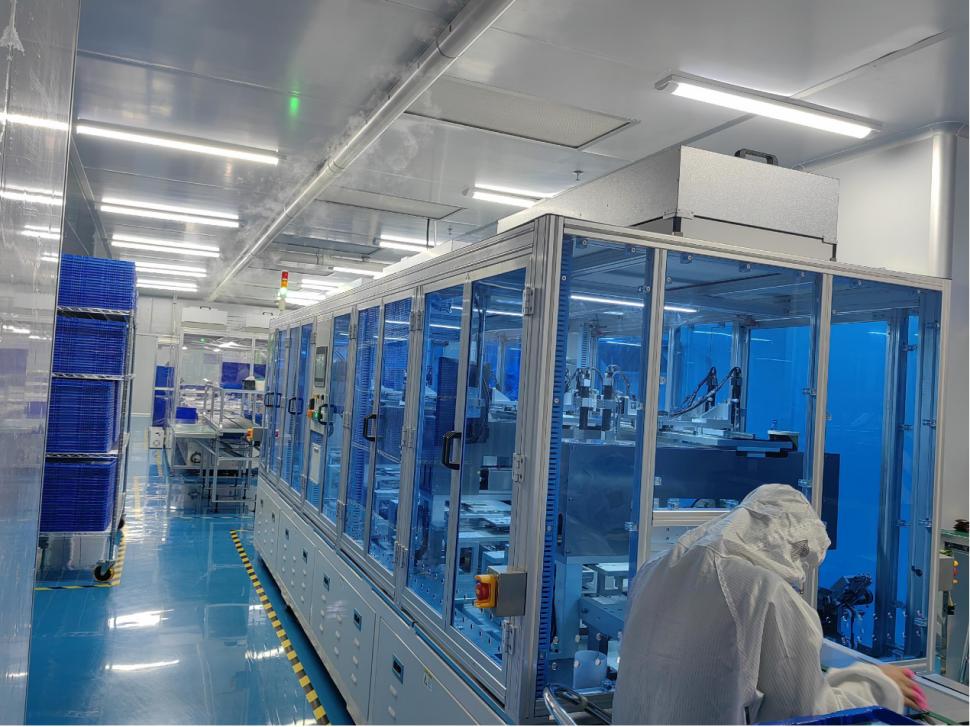

· Tam Döngülü Şirket İçi Yönetim: Malzeme tedarikinden SMT yerleşimine, modül montajı ve testine kadar tüm kritik süreçler kendi tesislerimizde tamamlanmaktadır. Bu, tam kalite izlenebilirliği ve kontrolü sağlayarak, dış kaynak kullanımından kaynaklanan kalite dalgalanması risklerini ortadan kaldırır.

· Uzun Vadeli Tedarik Taahhüdü: Projeleriniz için ürün yaşam döngüsünün öneminin tamamen bilincindeyiz. HX8238D gibi klasik bileşenler için güvenli bir envanter sistemi kurduk ve uzun vadeli üretim ihtiyaçlarınızı sıfır endişeyle destekleyerek garantili sürekli tedarik sağlayabiliriz.

· Şeffaf İşbirliği: Ayrıntılı veri sayfaları, test raporları ve hatta süreç tanıtımları sunmaktan mutluluk duyuyoruz. Yalnızca müşterilerin bilinçli satın alma kararları vermesi durumunda uzun vadeli ortaklıklar kurulabileceğine inanıyoruz.

✅ Kapsamlı Satış Öncesi ve Satış Sonrası Destek

· Kullanıma Hazır Geliştirme Desteği: Her modül net arayüz tanımları, doğrulanmış sürücü kodları (ortak MCU platformlarıyla uyumlu) ve şematik referanslarla birlikte gelir ve mühendislerinizin hata ayıklama süresini önemli ölçüde azaltır.

· Üretim Uygulama Yardımı: Modüllerimizi ilk kez kullanıyorsanız, lehimleme, montaj önlemleri ve basit işlevsel testler konusunda yönergeler sağlayarak sorunsuz seri üretim elde etmenize yardımcı olabiliriz.

· Güvenilir Kalite Güvencesi: Tüm modüller sevkıyattan önce %100 elektrik testinden ve örnekleme güvenilirliği denetimlerinden geçer ve 12 aylık kalite garantisiyle desteklenir.

Özetle, Bizi Seçmek Şunları Sunan Güvenilir Bir Ortağı Seçmek Anlamına Gelir:

16 yıllık sektör deneyimiyle geliştirilen ürünler + Küçük ve orta ölçekli bir işletme olarak özelleştirme ihtiyaçlarınıza çevik yanıt verme + Sanki kendi markamızı koruyormuşçasına sıkı kalite kontrol.

Piyasadaki en büyük tedarikçi olmayabiliriz ancak sizi en iyi anlayan ve size en büyük gönül rahatlığını sağlayan kişi olmaya kendimizi adadık.

SSS

S1: Bu ekran dokunma işlevini destekliyor mu?

Evet, bu modülde tek noktalı dokunmayı destekleyen dirençli bir dokunmatik ekran (ITO filmi) bulunur. Standart 4 telli dirençli bir arayüze sahiptir ve harici bir dokunmatik kontrol çipi veya yerleşik ADC'li bir MCU gerektirir.

S2: Kapasitif dokunuşa sahip bir sürüm sağlayabilir misiniz?

Mevcut standart versiyon dirençli dokunuşla birlikte gelir. Kapasitif dokunma için (çok noktalı dokunmayı destekler), özelleştirme için lütfen bizimle iletişime geçin.

S3: Arayüzde CCIR656 ile CCIR601 arasındaki fark nedir? Nasıl seçmeliyim?

CCIR656 gömülü bir senkronizasyon sinyali formatıdır (genellikle dijital video akışları için kullanılır), CCIR601 ise ayrı bir senkronizasyon sinyali formatıdır. İşlemciniz standart ITU-R BT.656/BT.601 video sinyallerinin çıkışını veriyorsa (örneğin belirli multimedya işlemcileri), doğrudan bağlantı mümkündür. Emin değilseniz, lütfen ana kontrol modelinizi belirtin; biz de seçimde yardımcı olalım.

S4: -10°C ~ +60°C çalışma sıcaklığı aralığı daha geniş bir aralığa genişletilebilir mi?

Standart ürün bu sıcaklık aralığına sahiptir. -30°C ~ +80°C gibi endüstriyel geniş sıcaklık gereksinimleri için, genellikle sıvı kristal malzemelerde ve üretim süreçlerinde ayarlamalar içeren özelleştirme tartışılabilir.

S5: Eşleşen sürücü kartları veya adaptör kartları mevcut mu?

Devre tasarımınızı basitleştirmek için RGB adaptör kartları ve dokunmatik adaptör kartları (dokunmatik IC'ler dahil) sağlayabiliriz. Ayrıntılar için lütfen satış ekibimize danışın.

Üretim ve Kullanımla İlgili

S6: Modülün ESD koruma seviyesi nedir?

Modül, genel endüstriyel ortamların gereksinimlerini karşılayan ±8kV (hava deşarjı) / ±4kV (temas deşarjı) ESD testlerini geçmiştir. Ürün muhafazasını tasarlarken uygun topraklama ve izolasyon önlemlerinin alınması tavsiye edilir.

S7: 15 ms'lik tepki süresi hareket bulanıklığına neden olur mu?

15 ms, endüstriyel kontrol, enstrümantasyon ve etkileşimli arayüzler gibi çoğu senaryo için yeterli olan tipik griden griye yanıt süresidir. Yüksek hızlı video oynatma için (örneğin 30 fps'nin üzerinde), gerçek dinamik görüntü performansının değerlendirilmesi önerilir.

S8: Modülün arka ışığı nasıl bağlanır?

Modülün kendisi bir arka ışık sürücü devresi içermez, ancak LED arka ışık pinleri sağlar (genellikle +3,3V ve GND). Harici bir sabit akım kaynağı veya arka ışık sürücü devresini bağlamanız gerekir. Akım, arka ışık LED'lerinin seri-paralel konfigürasyonuna bağlıdır (tipik değer: yaklaşık 60-100mA).
