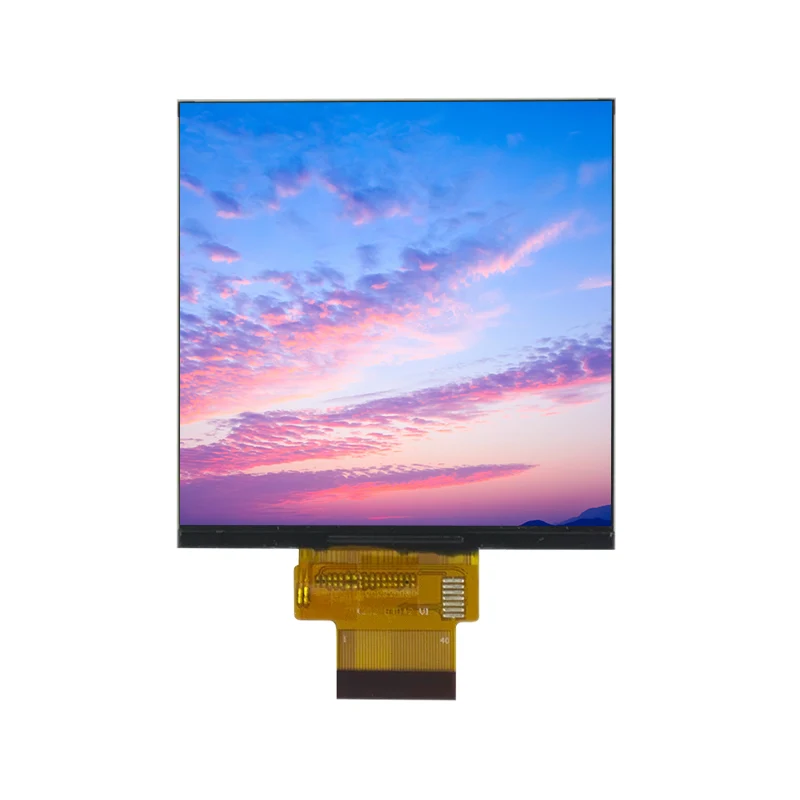

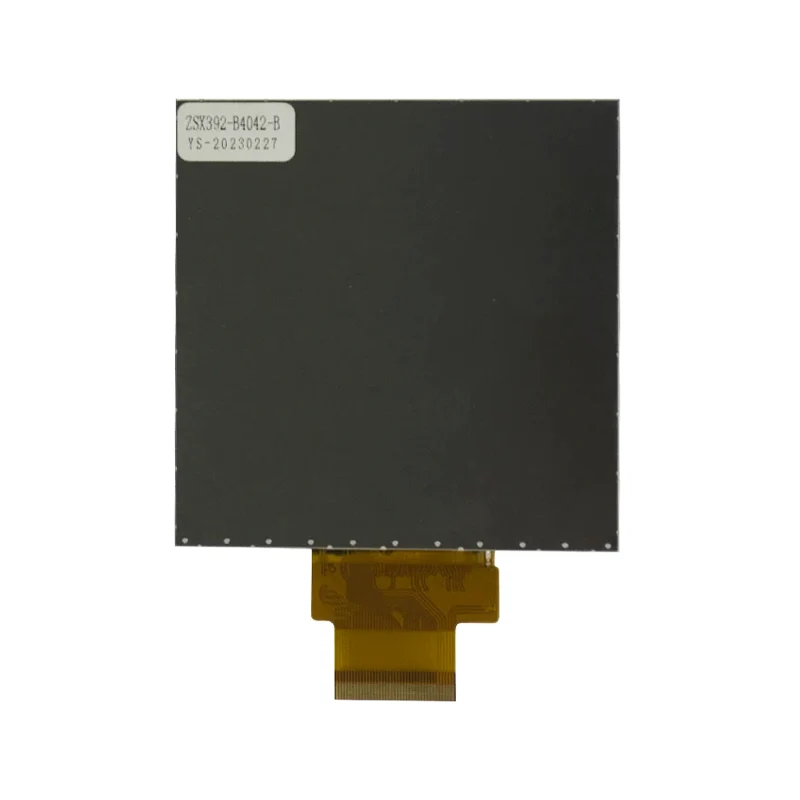

3.97 'Endüstriyel IPS TFT LCD ekran modülü

Modül Türü

3.97 inç IPS TFT (A-SI)

Ekran çözünürlüğü

480 × 800 (WVGA)

Arayüz türü

MIPI

Renk derinliği

16.7m renkler

Sürücü ic

ST7796U

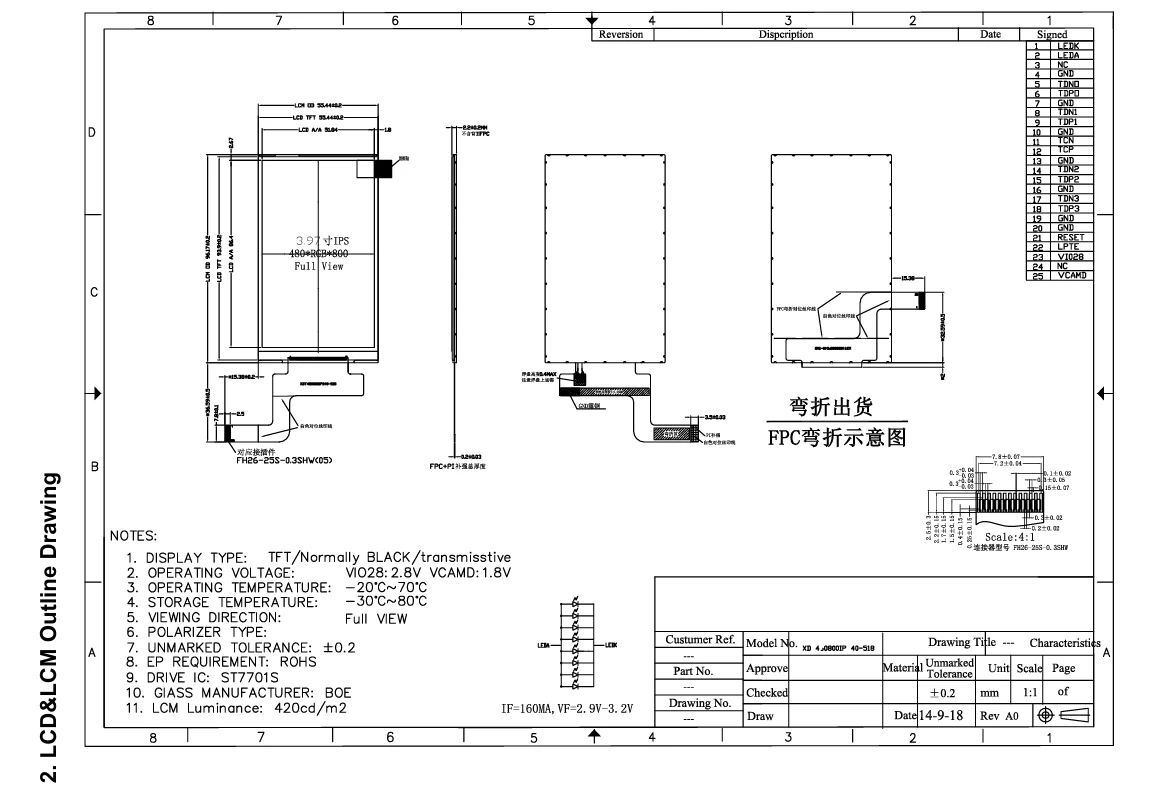

Mekanik boyutlar

55.44 × 96.17 × 2.2 mm

Aktif alan

51.84 × 86.4 mm

Çalışma sıcaklığı

-20 ° C ila +70 ° C

Saklama sıcaklığı

-30 ° C ila +80 ° C

Elektriksel özellikler

Sistem Voltajı (VDD)

2.5–3.6 V

Voltajda TFT Kapısı (VGH)

11.5–17 V

TFT Kapısı Kapalı Voltaj (VGL)

-12 ---7.6 V

LED ileri voltaj

24.8 V (3.1V × 8 LED)

LED İleri Akım

160 Ma

Elektro-optik özellikler

Parlaklık (LCM parlaklık)

450 CD / M²

Görüntüleme açısı (CR> 10)

Yatay/dikey: 80 ° –85 °

Kontrast oranı

550: 1 (dak) - 800: 1 (Tür)

Yanıt Süresi (TR + TF)

35 ms (tip)

Aktarma

% 3.34 -% 3.93

Güvenilirlik Testleri

Yüksek sıcaklık depolama

80 ° C, 240 saat

Termal şok

-40 ° C↔ 85 ° C, 100 döngü

ESD koruması

Kontak ± 4kv / hava ± 8kv
