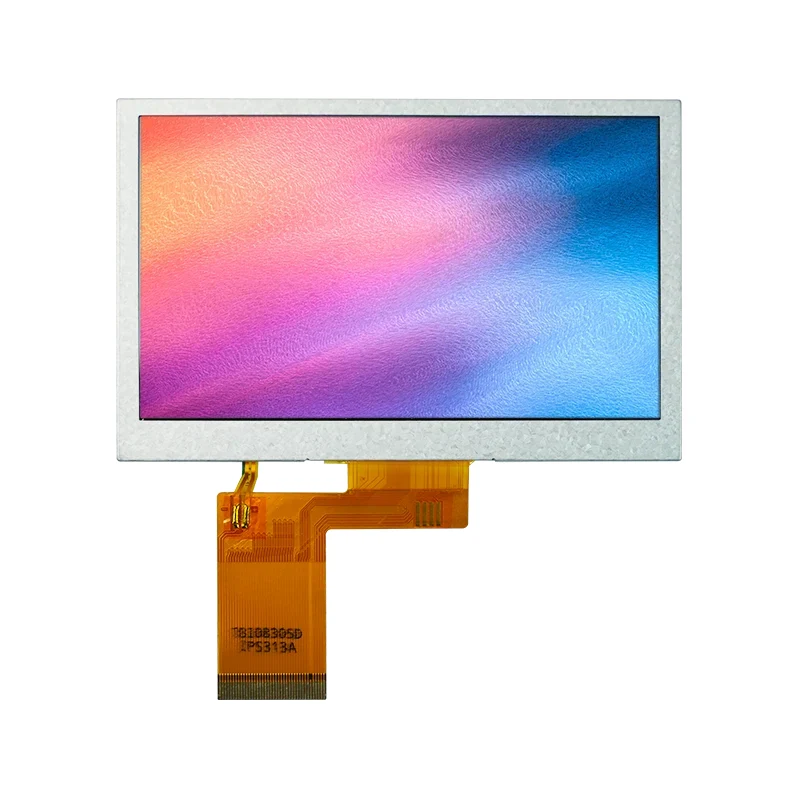

4.3' RGB Arayüzü IPS TFT LCD Ekran Modülü

Temel Yetenekler:

• Dinamik görüntüleri, metni ve grafik kullanıcı arayüzlerini (GUI) görüntüleyin

• Net ve okunabilir içerik sağlayan 480×272 çözünürlüğü destekler

• RGB arayüzü aracılığıyla ana kontrol çipine doğrudan bağlantı, sistem entegrasyonunu basitleştirir

• Yüksek parlaklıktaki arka ışık (tipik değer 620 cd/m²) güçlü ışıklı ortamlarda görünürlük sağlar

• Düşük güçlü tasarım cihazın pil ömrünü uzatır

Tianfu Özelleştirilmiş 4,3 'RGB Arayüzü IPS TFT LCD Ekran Modülü

Tianfu Özelleştirilmiş 4,3 'RGB Arayüzü IPS TFT LCD Ekran Modülü Ayrıntıları

Bu 4,3' RGB Arayüzü IPS TFT LCD Ekran Modülü, kompakt boyutu, yüksek parlaklığı ve sağlamlığı nedeniyle birçok sektörde yaygın olarak kullanılmaktadır.

İşte bazı tipik uygulama senaryoları ve vaka örnekleri:

Endüstriyel Otomasyon ve Kontrol Sistemleri

• Durum: Gerçek zamanlı üretim verilerini ve ekipman durumunu görüntülemek için fabrika üretim hattı izleme terminallerinde kullanılır. Güçlü ortam ışığında, yüksek parlaklıktaki arka ışık, operatörlerin bilgileri net bir şekilde okuyabilmesini sağlar.

• Avantajları: Geniş sıcaklıkta çalışma (-10°C~60°C) atölye ortamlarına uygundur; hızlı yanıt süresi (40ms) dinamik güncellemeleri destekler.

Tıbbi Ekipman

• Kasa: Hasta verilerini ve grafiksel sonuçları görüntülemek için kan şekeri ölçüm cihazları veya elektrokardiyograflar (EKG'ler) gibi taşınabilir tıbbi teşhis araçlarına entegre edilmiştir.

• Avantajları: Yüksek kontrast oranı (1000:1), tıbbi personelin doğru kararlar vermesine yardımcı olmak için görüntü netliğini artırır; düşük güç tüketimi cihazın çalışma süresini uzatır.

Tüketici Elektroniği

• Kasa: Sıcaklık, nem ve cihaz kontrol arayüzlerini görüntülemek için akıllı ev kontrol panellerine uygulanır.

• Avantajları: RGB arayüzü, kullanıcı etkileşimini geliştirmek için zengin renkleri destekler; küçük piksel aralığı (0,198 mm) iyi görüntü kalitesi sunar.

Otomotiv ve Ulaşım Sistemleri

• Kasa: Navigasyon ve medya içeriğini sunmak için araç içi bilgi-eğlence sistemlerinde veya arka koltuk ekranlarında kullanılır.

• Avantajları: Titreşime dayanıklı tasarım (sağlam TFT yapısına dayalıdır) araç titreşimini dengeler; normalde siyah mod karanlık ortamlarda parlamayı azaltır.

Gömülü Geliştirme ve Eğitim

• Vaka: Öğrenciler ve mühendisler tarafından robot kontrol arayüzleri veya IoT cihaz ekranları gibi prototip oluşturmak için kullanılır.

• Avantajları: Yaygın mikrokontrolörlere (örn. STM32, Raspberry Pi) kolay bağlantı için basit arayüz (CLK, HSYNC, vb.).

• Genişletilmiş Uygulamalar: POS terminalleri, güvenlik izleme ekranları, akıllı gösterge panelleri vb.

Bu ekran modülünün gerçek performansını kapsamlı bir şekilde değerlendirmek için çeşitli sektörlerdeki üretim kullanıcılarından geri bildirim topladık. Deneyimin spesifikasyonlara ve tipik uygulamalara dayalı olduğunu ve belirli kullanım ortamına bağlı olarak değişebileceğini lütfen unutmayın.

Görsel Performans

• Parlaklık ve Okunabilirlik: Kullanıcılar, 620 cd/m² arka ışığın dış mekan veya parlak iç mekan ortamları için yeterince parlak olduğunu ve içeriğin net bir şekilde görülebilmesini sağladığını bildirmektedir. 1000:1'lik tipik kontrast oranı, siyahları derinleştirip beyazları parlaklaştırarak genel görsel deneyimi geliştirir.

• Renk Performansı: %40~%50'yi (CIE1931) kapsayan bir renk gamı ​​ile renk üretimi gerçekçidir, bu da onu grafik ve resimlerin görüntülenmesi için uygun hale getirir. Ancak profesyonel grafik tasarım uygulamaları için renk gamı ​​sınırlı olabilir.

• Yanıt Süresi: 40 ms'lik tipik yanıt süresi çoğu statik ve dinamik içerik için yeterlidir. Hızlı video oynatımı sırasında hafif hareket bulanıklığı oluşabilse de, endüstriyel kontrol ve yüksek hızlı olmayan oyun senaryoları için çok uygundur.

Entegrasyon ve Kullanım Kolaylığı

• Arayüz Uyumluluğu: 24 bit RGB arayüzü geniş çapta desteklenmektedir ve kullanıcılar ARM Cortex-M serisi veya Linux sistemleriyle basit entegrasyon bildirmektedir. Kontrol sinyalleri (DEN, DISP gibi) zamanlama konfigürasyonunu basitleştirir.

• Güç Yönetimi: Geniş voltaj giriş aralığı (VCC 2,65~3,3V), esnek güç kaynağına izin vererek harici düzenleme ihtiyacını azaltır. Ölçülen güç tüketimi nispeten düşüktür ve enerji verimliliğine katkıda bulunur.

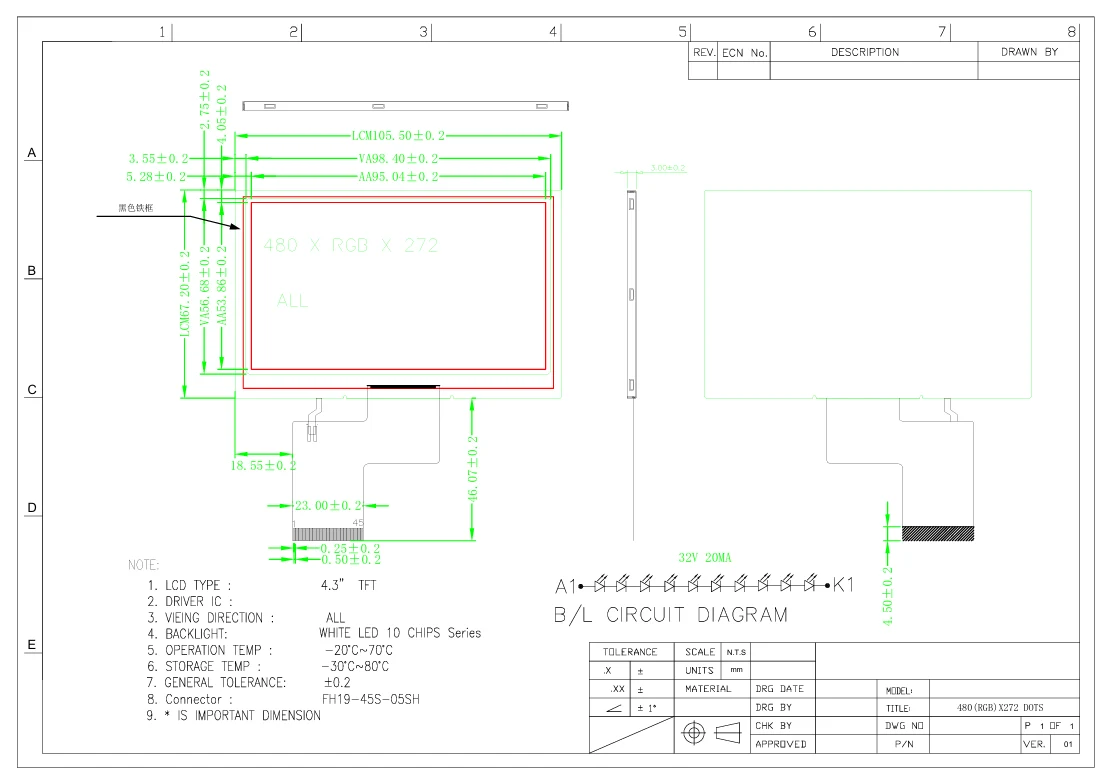

• Boyut ve Kurulum: Kompakt 4,3 inçlik tasarım, alanı kısıtlı cihazlara iyi uyum sağlar. 95,04 mm × 53,86 mm'lik aktif ekran alanı, ekran-gövde oranını optimize eder.

Çevresel Uyumluluk

• Sıcaklık Performansı: -10°C~60°C aralığında istikrarlı bir şekilde çalışır ve kullanıcılar, dış mekan ekipmanlarında kullanıldığında herhangi bir görüntü anormalliği olmadığını doğrular. -20°C~70°C saklama sıcaklığı aralığı, nakliye ve depolama sırasında güvenliği sağlar.

• Dayanıklılık: TFT paneli ve SC7283 sürücü entegre devresi, endüstriyel titreşim ortamlarında bildirilen hiçbir arıza olmaksızın güvenilir çalışma sağlar.

• Müşteri İncelemelerinin Özeti: "Bu ekran, paranın karşılığını fazlasıyla veriyor, yeterli parlaklık ve basit entegrasyon sunuyor. Araç içi ekran projemiz için gereksinimlerimize mükemmel şekilde uyuyor. Yanıt süresi kabul edilebilir ve satış sonrası servis yanıtı da hızlı."
