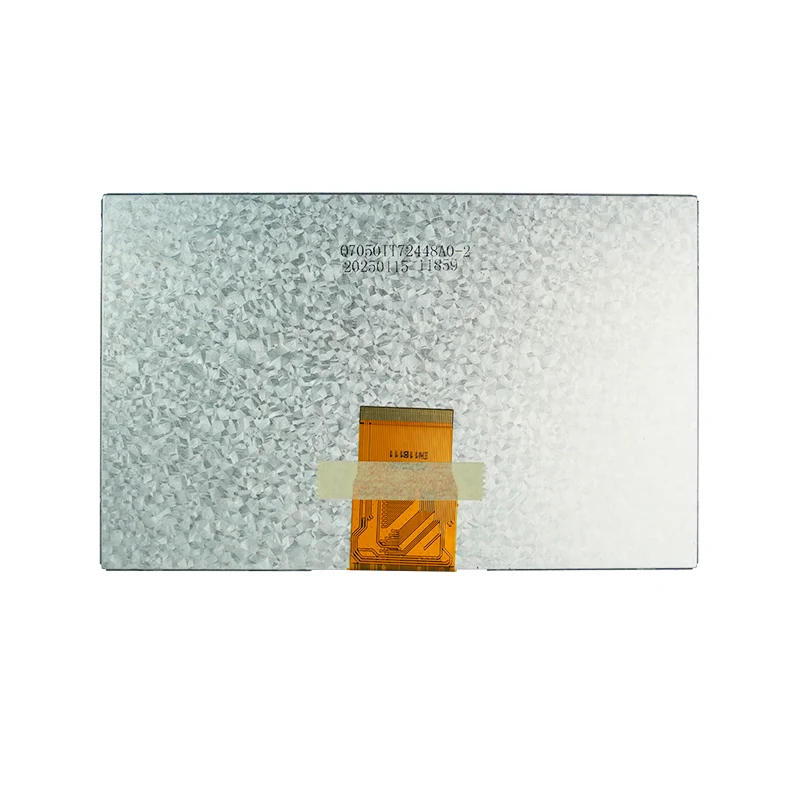

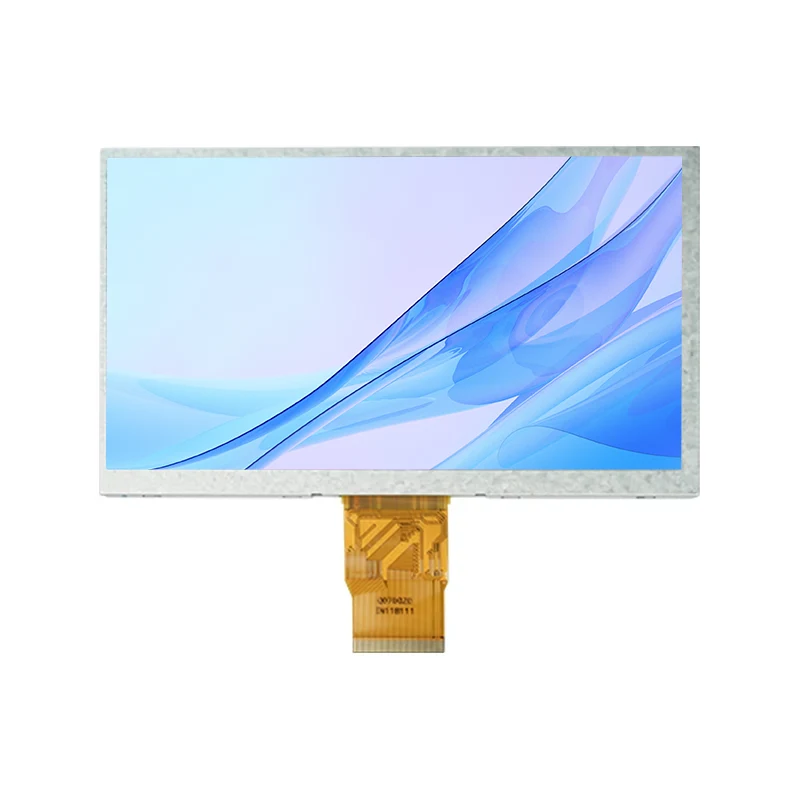

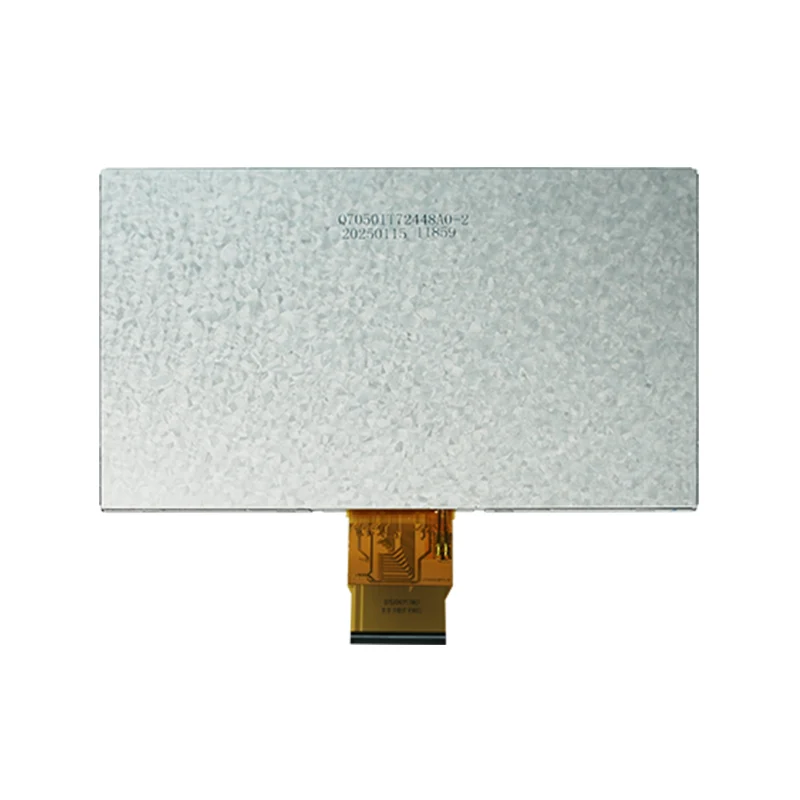

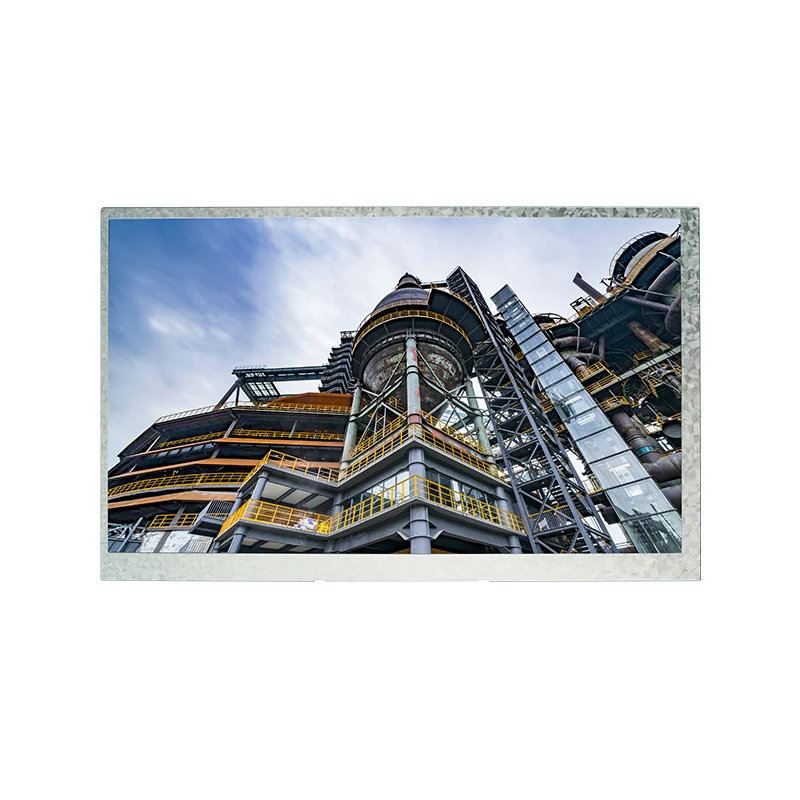

7.0 'Ücretsiz Görüntüleme Açısı Renk TFT LCD Ekran Modülü

Temel özellikler

Ekran boyutu

7.0 inç IPS TFT-LCD

Çözünürlük

1024 × RGB × 600 (WVGA)

Piksel perdesi

0.1506 (h) × 0.1432 (v) mm

Aktif alan

154.21 (h) × 85.92 (v) mm

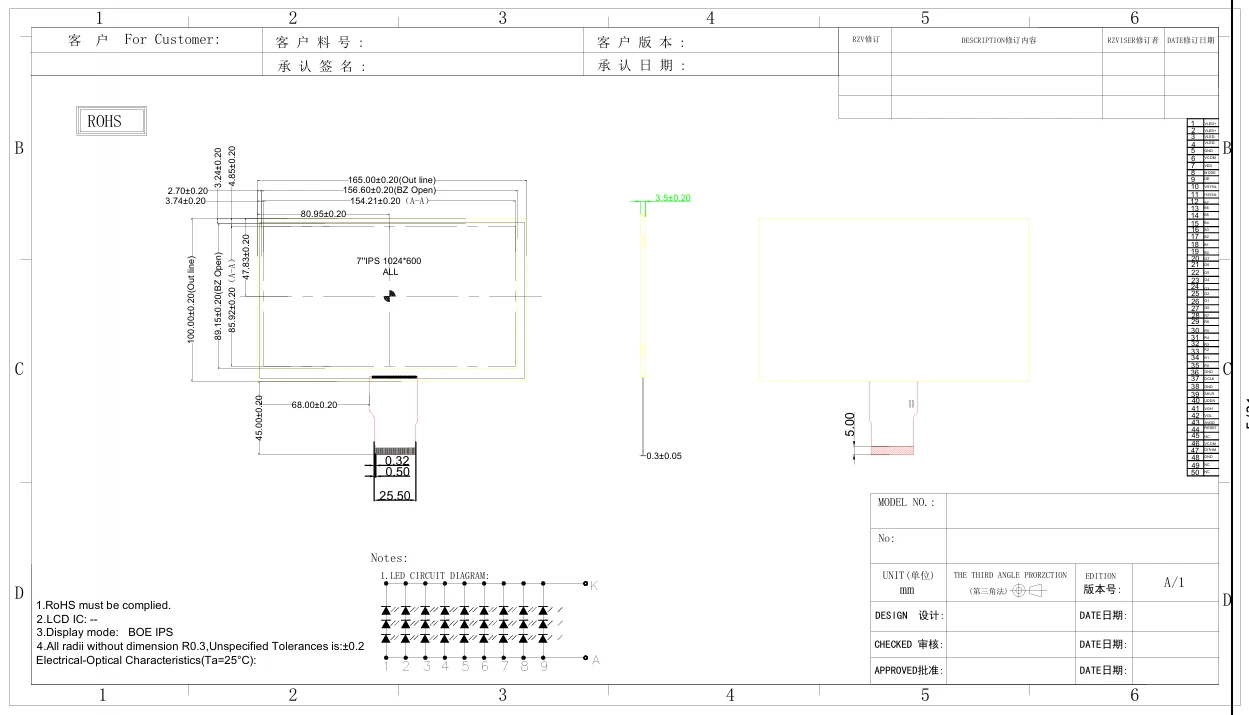

Anahat boyutları

165 (w) × 100 (h) × 3.5 (d) mm

Ekran modu

Normalde siyah (IPS teknolojisi)

Arayüz

TTL paralel RGB (50 pimli FPC)

Yüzey tedavisi

Anti-parlama (2H/3H sert kaplama)

Elektriksel özellikler

Dijital besleme voltajı (VDD)

3.3V (3.0-3.6v)

Analog besleme voltajı (AVDD)

9.6V (9.4-9.8V)

TFT geçit voltajı (VGH/VGL)

18V (17-19V) / -6V (-7 ---5V)

Mevcut Tüketim (Tip.)

VDD: 30mA, AVDD: 35MA, VGH: 0.5mA, Vgl: 1ma

Arka Işık Voltajı/Akım

9.6V (8.4-10.6V) / 180mA (27 LED)

Çalışma sıcaklığı

-20 ° C ila +70 ° C

Saklama sıcaklığı

-30 ° C ila +80 ° C

Optik özellikler

Parlaklık (tip.)

450 CD/M² (Orta Nokta)

Kontrast oranı (tip.)

800: 1 (0 ° görüntüleme açısı)

Yanıt Süresi (tip.)

25ms (Rise + Güz)

Görüntüleme açısı (h/v)

80 °/80 ° (Cr> 10)

Renk Gamut (NTSC)

% 50

Kromatiklik (beyaz)

X: 0.230-0.330, y: 0.260-0.360

Arayüz ve Kontrol

Bağlayıcı tipi

Hiroz FH12A-50S-0.55H (50 pimli FPC)

Veri girişi

8 bit RGB (24 bit renk derinliği)

Senkronizasyon Modları

De modu (varsayılan) / hs / vs modu

Yön kontrolü tarama

L/r (sol/sağ vites)/upnn (yukarı/aşağı tarama)

Dithering Destek

8 bit (H) veya 6 bit (L) çözünürlük
