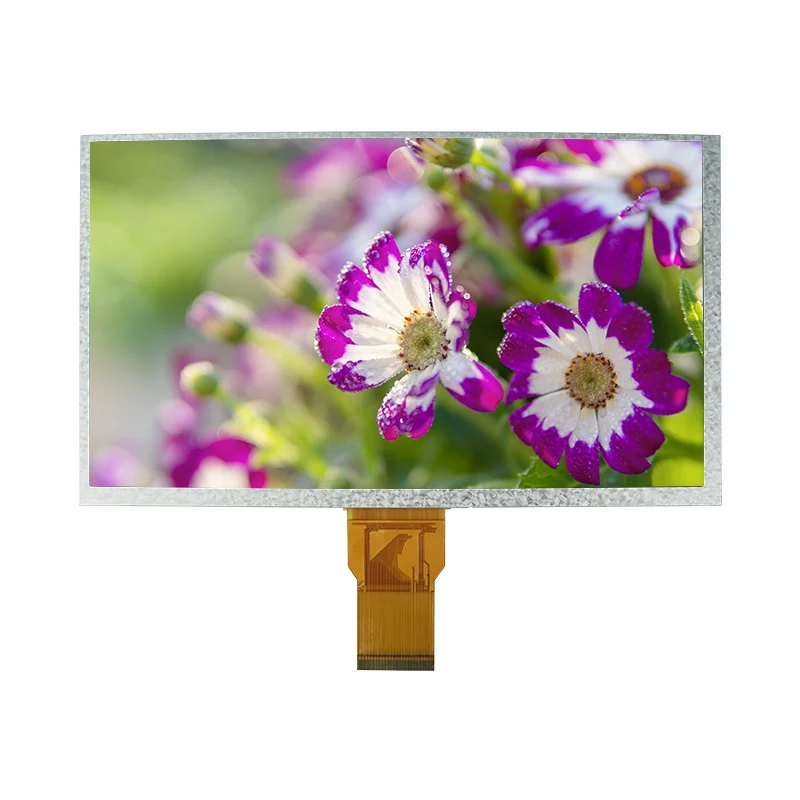

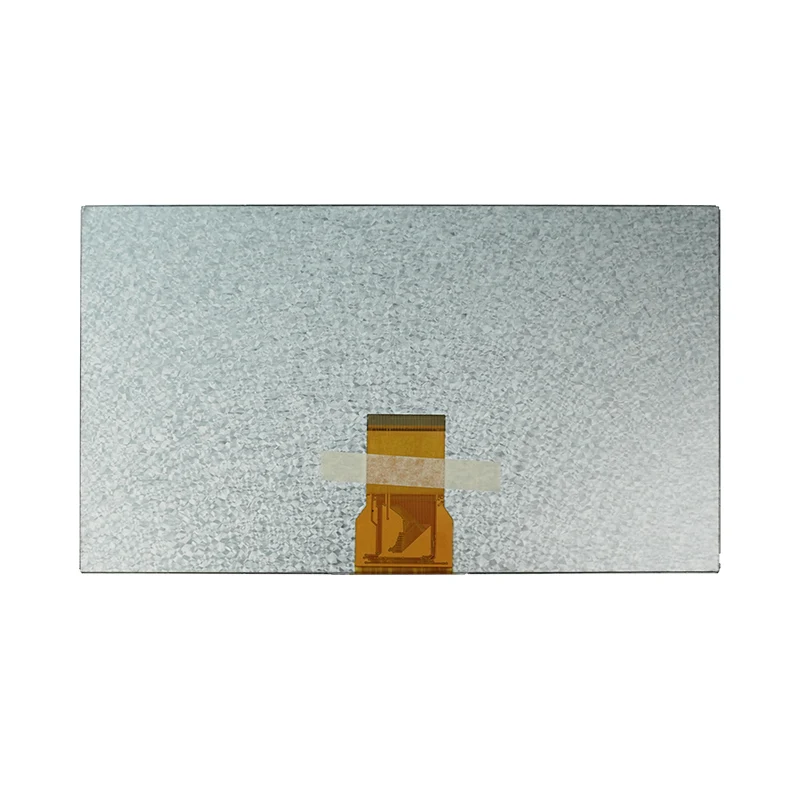

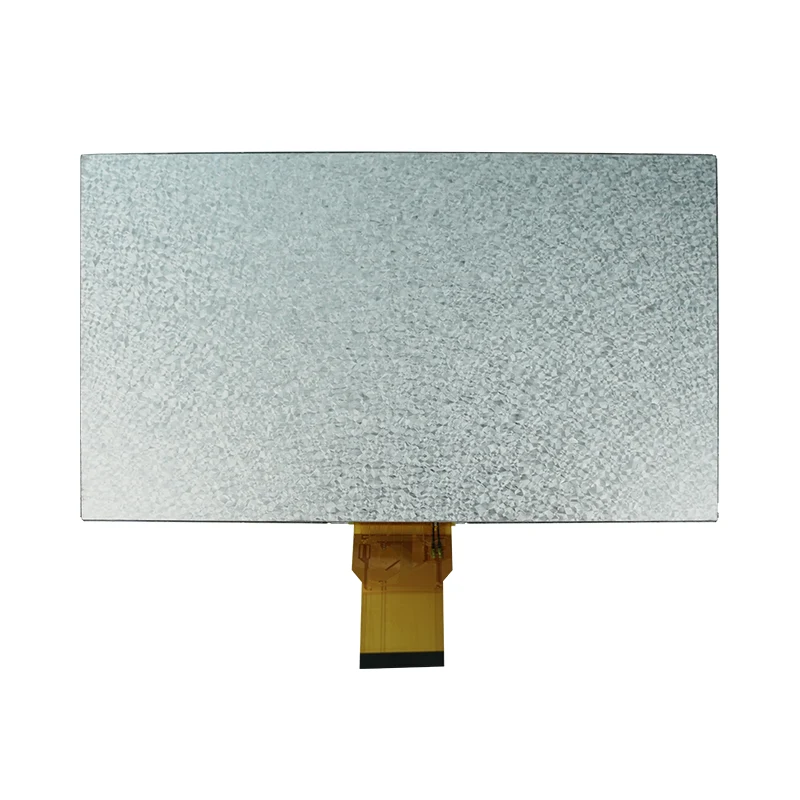

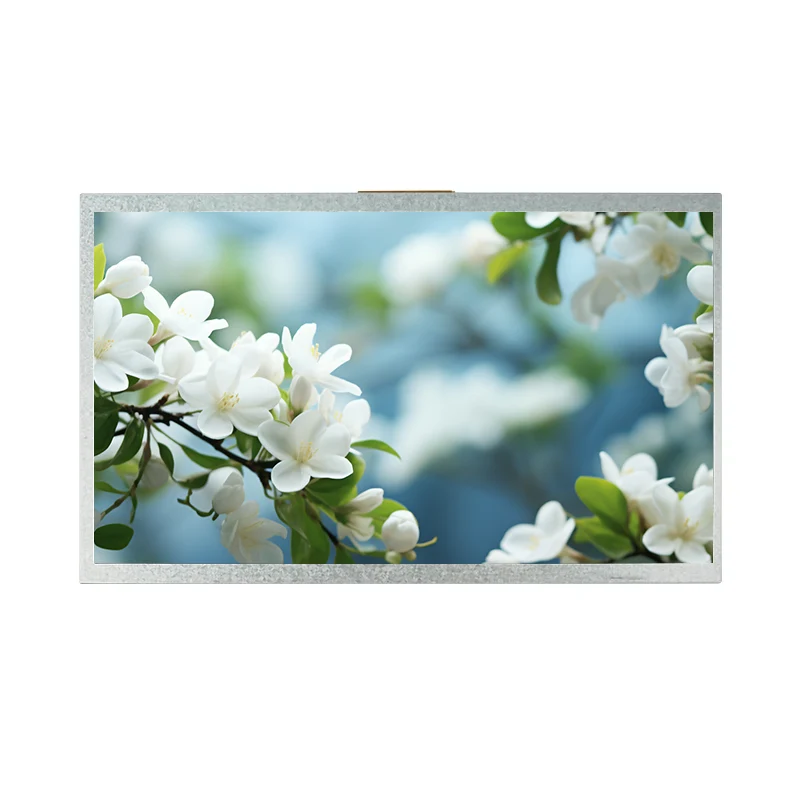

9.0 'Transsive Renk TFT LCD Ekran Modülü

Temel özellikler

Ekran boyutu

9.0 inç A-SI TFT-LCD (Transif)

Çözünürlük

800 (RGB) × 480 piksel (RGB-şerit)

Görüntüleme yönü

Saat 6

Ekran modu

Normal Beyaz TN

Arayüz

24 bit paralel RGB (MPU arayüzü)

Güç özellikleri

Dijital besleme voltajı (DVDD)

3.0 V (Min) - 3.3 V (Tür) - 3.6 V (Maks)

Analog besleme voltajı (AVDD)

9.4 V (Min) - 9.6 V (Tür) - 9.8 V (Maks)

Voltaj Kapısı (VGH)

17 V (Min) - 18 V (Tip) - 19 V (Maks)

Kapı Kapalı Voltaj (VGL)

-6.6 V (Min) --6 V (Tip) --5.4 V (Maks)

VCOM voltajı

3.7 V (Tip)

Arka Işık Özellikleri

LED yapılandırma

Beyaz LED × 18 (3 × 6 dizi)

Toplam LED akım

120 on (20 × 6)

LED ileri voltaj (VL)

9.0 V (tip) - 9.9 V (maks)

LED parlaklık

≥3000 CD / m²

LCM parlaklığı

120 CD/M² (Tür)

LED Ömür Boyu

≥20.000 saat

Çevresel özellikler

Çalışma sıcaklığı

-20.0 ℃ ila 70.0 ℃

Saklama sıcaklığı

-30.0 ℃ -80.0 ℃

Zamanlama özellikleri

DCLK Frekansı

33.3 MHz (tip) - 50 MHz (maks)

Yatay Toplam Dönem (TH)

928 DCLK Döngüleri

Dikey Toplam Dönem (TV)

525 yatay çizgiler

HS Geri Sundurma (THB)

88 DCLK Döngüleri

VS Geri Sundurma (TVB)

32 Yatay Çizgi
