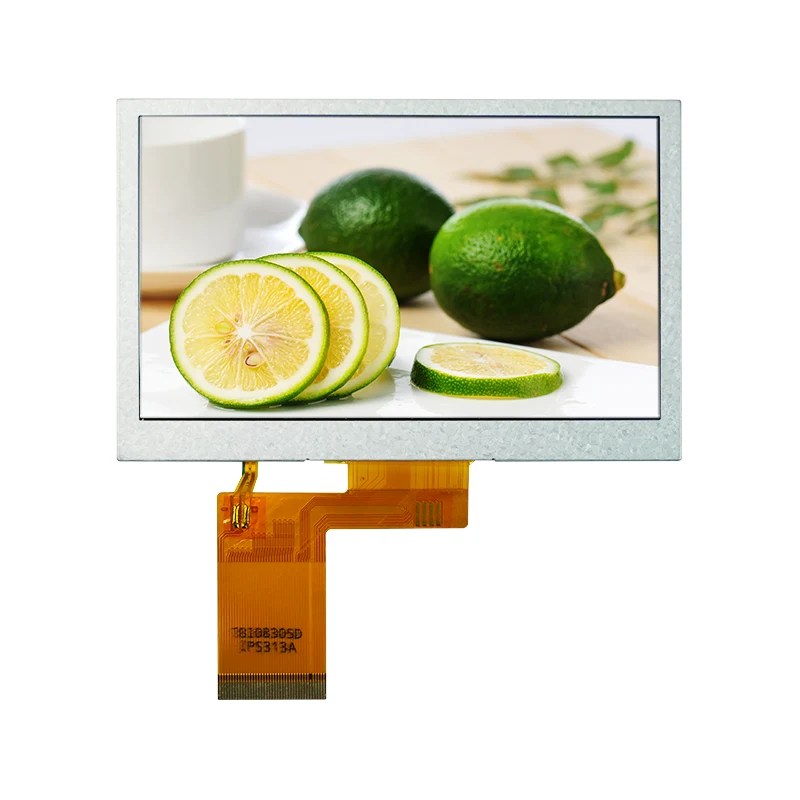

4,3' Aktarıcı IPS Renkli TFT LCD Ekran Modülü

Temel Özellikler

• Yüksek Parlaklıkta Ekran: 500 cd/m²'lik (minimum 450 cd/m²) tipik parlaklık, güçlü ortam ışığında bile net görünürlük sağlar.

• Geniş Sıcaklık Çalışması: -20°C ila 60°C çalışma sıcaklığı aralığını destekler ve endüstriyel ortamlara uygundur.

• Geniş İzleme Açıları: 70°'lik tipik yatay izleme açısı ve 45°–60°'lik dikey izleme açısı, birden fazla açıdan rahat görüntülemeye olanak tanır.

• Hızlı Yanıt: 20 ms'lik tipik yanıt süresi, dinamik görüntülerin görüntülenmesi için idealdir.

• Enerji Tasarruflu Tasarım: Beyaz LED arka ışık için optimize edilmiş verimlilikle 3,2V düşük voltajda çalışır.

Tianfu Özelleştirilmiş 4,3' Aktarıcı IPS Renkli TFT LCD Ekran Modülü

Tianfu 4.3' Transmissive IPS Renkli TFT LCD Ekran Modülü Ayrıntıları

4.3' Transmissive IPS Renkli TFT LCD Ekran Modülü aşağıdaki çeşitli alanlarda kullanılmaktadır:

Endüstriyel Otomasyon ve Kontrol

• Endüstriyel HMI Panelleri: Üretim hattı izleme, ekipman durum ekranı

• Test ve Ölçüm Cihazları: Osiloskop, spektrum analizörü ekran arayüzleri

• PLC Kontrol Terminalleri: Fabrika otomasyon sistemleri için insan-makine arayüzleri

Otomotiv ve Ulaşım Sistemleri

• Araç İçi Navigasyon Ekranları: Satış sonrası araç navigasyon ekranları

• Toplu Taşıma Bilgileri: Otobüs durağı geliş sistemleri, bilet terminalleri

• İnşaat Makinaları Aletleri: Ekskavatör, vinç operatör panelleri

Tıbbi ve Sağlık Ekipmanları

• Taşınabilir Tıbbi Cihazlar: Monitör, teşhis ekipmanı ekranları

• Sağlık İzleme Terminalleri: Toplum sağlık cihazı arayüzleri

• Laboratuvar Cihazları: Analitik cihazlar için veri görüntüleme ekranları

Akıllı Ev ve Nesnelerin İnterneti

• Akıllı Kontrol Panelleri: Evdeki merkezi kontrol sistemleri için dokunmatik arayüzler

• Güvenlik İzleme Ekranları: İnterkom sistemi ekranlarının oluşturulması

• Akıllı Cihaz Arayüzleri: Son teknoloji buzdolabı, çamaşır makinesi kontrol panelleri

Ticari ve Perakende Ekipmanları

• POS Sistemleri: Perakende terminali vitrinleri

• Reklam Bilgilendirme Ekranları: Küçük ölçekli digital tabela uygulamaları

Müşterimizin değerlendirmesi: Endüstriyel Termostat Paneli

Bir endüstriyel ekipman üreticisi bu modülü sıcaklık kontrol sistemi için ekran arayüzü olarak benimsemiştir. -10°C'deki soğuk depolama ortamında 2 yıldan fazla bir süre parlaklıkta bozulma olmadan stabil bir şekilde çalıştı. Görüş açısı, çok açılı izleme gereksinimlerini karşılar.

S1: Bu 4,3 inç TFT modülünün güç kaynağı gereksinimleri nelerdir?

C: Modül iki güç kaynağı gerektirir: 1) mantık bölümü için 3,2V (tipik); 2) LED arka ışığı için 12–16V, tipik değer 14V'dur. Arka ışık akımı yaklaşık 40mA'dır. Ekran performansını etkileyen voltaj dalgalanmalarını önlemek için kararlı bir DC-DC dönüştürücü kullanılması önerilir.

S2: Modül düşük sıcaklıktaki ortamlarda normal şekilde çalışabilir mi?

C: Evet, bu modül sıkı testlerden geçmiştir ve -20°C ila 60°C ortam sıcaklığı aralığında normal şekilde çalışabilir. Düşük sıcaklıktaki ortamlarda, ilk başlatma süresi biraz uzayabilir (yaklaşık 1-2 saniye), ancak ekran performansı etkilenmez. Depolama sıcaklığı aralığı -20°C ila 70°C'dir.

S3: Modülün görüş açısı özellikleri nelerdir? Hangi montaj konumları uygundur?

C: Bu modül, tipik yatay görüntüleme açısı 70° ve dikey görüntüleme açısı 45°–60° olan saat 12 yönünde izleme açısı tasarımını benimser. Gözlemcinin gözleri hizasında veya biraz yukarısında bir konum seviyesinde kuruluma uygundur. Çok açılı görüntüleme gerektiren uygulamalar için kurulum açısının ayarlanması veya diğer görüntüleme açısı özelliklerine sahip bir model seçilmesi önerilir.

S4: 20 ms tepki süresi video oynatmayı destekliyor mu?

C: 20 ms'lik (maksimum 30 ms) tipik yanıt süresi, veri güncellemeleri, GUI değiştirme ve standart tanımlı video oynatma dahil olmak üzere çoğu uygulama senaryosunu destekleyebilir. Yüksek hızlı hareketli video veya oyun uygulamaları için daha kısa yanıt süresine sahip özel bir modelin seçilmesi önerilir.

S5: Modülün ömrü ve arka ışık bozulması nasıldır?

C: Nominal çalışma koşulları altında modül, 30.000 saatin üzerinde bir ömre sahip olacak şekilde tasarlanmıştır. LED arka ışık parlaklığındaki bozulma genellikle 10.000 saat içinde %10'dan azdır. Arka ışık ömrünü uzatmak için uzun süre maksimum parlaklıkta çalışmaktan kaçınmanız önerilir.

S6: Dokunma işlevini destekliyor mu?

C: Bu model yalnızca ekran modülüdür ve dokunmatik işlevselliği entegre etmez. Ancak uyumlu dirençli veya kapasitif dokunmatik ekran bileşenleri sağlayabilir ve laminasyon işlemine yardımcı olabiliriz. Dokunmatik ekranın ayrı olarak satın alınması ve entegre edilmesi gerekir.

Numune Tedarik Politikası

Numune Kullanılabilirliği: Müşteri değerlendirmesi ve testi için 1-10 parçadan oluşan küçük seri numuneler mevcuttur.

Dahil Edilen Belgeler: Her örnek paket şunları içerir:

• Ürün veri sayfasını tamamlayın

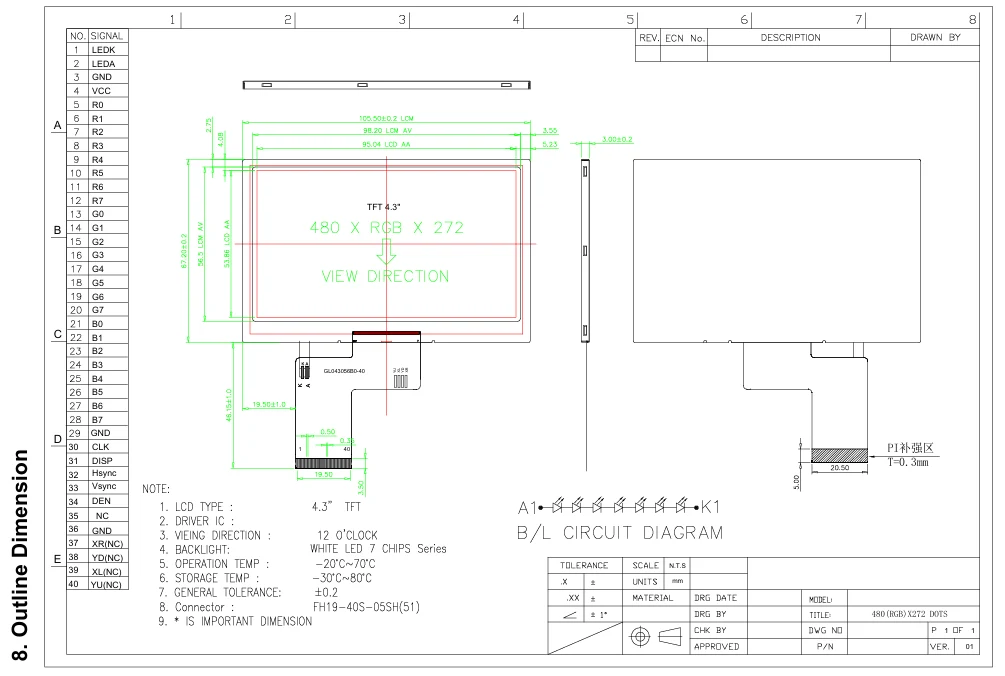

• Mekanik çizimler (DXF/STEP formatlarındaki CAD dosyaları)

• Pin tanımları ve elektrik bağlantı şeması

• Önerilen başlatma zamanlaması ve kayıt yapılandırma kodu

• Güvenli çalıştırma ve ESD koruma yönergeleri

Örnek Değerlendirme Önerileri

Numune talep etmeden önce lütfen teknik ekibinizin aşağıdaki yeteneklere sahip olduğundan emin olun:

• Sürüş yeteneği: Modül için 3,2V lojik güç ve 12–16V LED arka ışık gücü sağlama yeteneği

• Arayüz uyumluluğu: Sistem anakartı FH19‑40S‑0,5SH(51) 40 pinli konnektör veya eşdeğer adaptör çözümünü barındırabilir

• Sinyal desteği: Ana kontrol çipi, RGB 24 bit veya 16 bit paralel arayüz sinyallerinin çıktısını verebilir

• Termal hususlar: Cihazınızın içinde yeterli ısı dağıtma alanı ayrılmıştır

🔧 Profesyonel Teknik Destek Kapsamı

Temel Teknik Destek (Ücretsiz Sağlanır)

Doğrudan müşterilere LCD modülüyle ilgili aşağıdaki profesyonel teknik desteği sunuyoruz:

1. Özellikler ve Entegrasyon Danışmanlığı

• Modül elektriksel özelliklerinin ve güç kaynağı tasarım önerilerinin yorumlanması

• Mekanik tesisat ve yapısal uyumluluk analizi

• Konektör lehimleme ve kablo montaj işlemlerine ilişkin rehberlik

• Çevresel uyumluluk (sıcaklık/nem) değerlendirmesi için öneriler

2. Sürücü IC Teknik Dokümantasyonu

• ILI6485 sürücü entegresi için eksiksiz veri sayfası

• Ayrıntılı kayıt konfigürasyonu ve başlatma sırası örnekleri

• Arayüz zamanlama parametre analizi ve eşleştirme önerileri

• Renk gama düzeltmesi için referans şeması

3. Optik Performans Ayarlama Kılavuzu

• Parlaklık tekdüzelik test yöntemleri ve standartları

• Gerçek kurulumlarda görüş açısı özelliklerine ilişkin optimizasyon önerileri

• Kontrast ve renk performansı için ayarlama yönleri

• Yanıt süresi testi ve değerlendirme şemaları

4. Güvenilirlik Doğrulama Desteği

• Önerilen yanma testi koşulları ve döngüleri

• ESD koruma tasarımı ve önerileri

• Sıcaklık döngüsü test yöntemleri

• Uzun vadeli operasyonel güvenilirlik değerlendirmesi için önemli noktalar

Teknik Destek Yanıtı

• Yanıt süresi: Teknik sorular iş günlerinde 24 saat içinde yanıtlanır

• İletişim yöntemleri: Ayrıntılı teknik bilgi alışverişi için e-posta, telefon ve çevrimiçi toplantılar aracılığıyla destek

• Dokümantasyon: Tüm teknik dokümanlar hem Çince hem de İngilizce olarak sağlanmaktadır

• SSS kütüphanesi: Müşteri referansı için yaygın entegrasyon sorunlarına yönelik bir çözüm kütüphanesi oluşturulmuştur.
